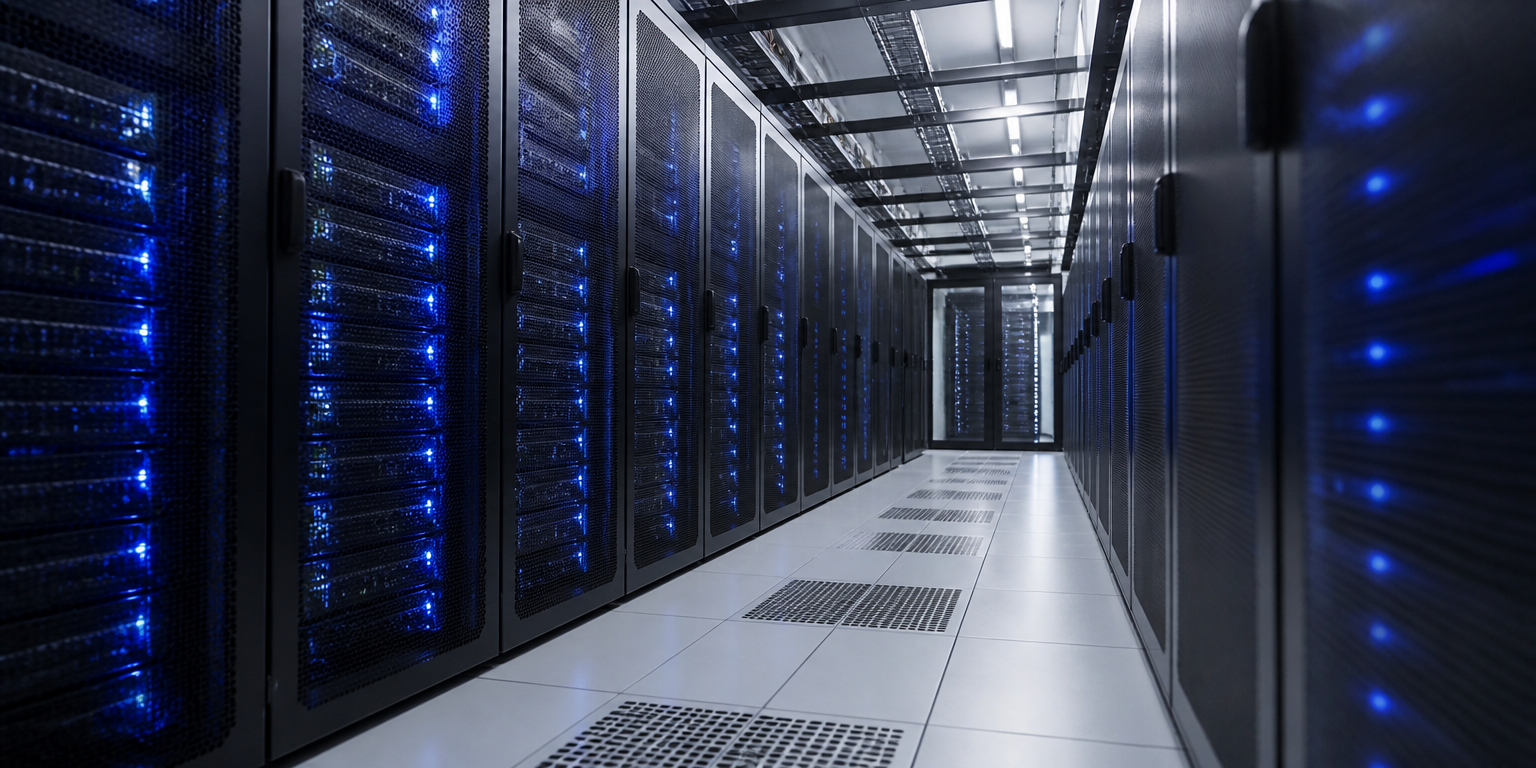

Por que a energia em um Data Center é crítica? Para atingir as rigorosas metas de 99,99% de disponibilidade, a infraestrutura deve ser concebida com redundância total. Isso envolve dupla alimentação (circuitos independentes), uso de nobreaks (UPS) online de dupla conversão, banco de baterias, grupos geradores a diesel, painéis QTA e PDUs gerenciáveis, aliados a um robusto sistema de climatização. Dependendo da categoria (Tier) e do porte (desde salas de 50 kW até instalações hyperscale acima de 10 MW), o custo dessa infraestrutura pode oscilar entre R$ 500 mil a mais de R$ 50 milhões.
1. O Coração do Data Center: Disponibilidade 99,99%
Em um mundo onde o tempo de inatividade (downtime) custa milhares de reais por minuto, a infraestrutura elétrica não é apenas um suporte, é o coração da operação de TI. Diferente de uma instalação comercial comum, um Data Center ou sala de servidores crítica não pode sofrer piscas, quedas, ou distorções harmônicas. O alvo é o famoso "cinco noves" (99,999%) de disponibilidade, exigindo que o projeto de engenharia contemple cenários de falha para cada equipamento (tolerância a falhas).
2. Componentes Críticos da Infraestrutura Elétrica
Uma sala de servidores não pode simplesmente ser conectada na tomada convencional. O fluxo de energia precisa ser tratado, ininterrupto e redundante. Os principais pilares elétricos são:
- Dupla Alimentação (Redundância A/B): Os servidores de missão crítica contêm fontes duplas. O projeto elétrico entrega dois caminhos de energia totalmente independentes desde a subestação: a "Linha A" e a "Linha B". Se o circuito A falha, o servidor mantém seu funcionamento pleno usando a Linha B.
- UPS Online Dupla Conversão: O Nobreak (UPS) ideal recebe a energia alternada da rede, transforma em contínua para carregar as baterias, e converte de volta para alternada limpa, sem oscilações, num tempo de transferência igual a zero.
- Gerador a Diesel com QTA: A rede elétrica concessionária é suscetível a falhas. O Grupo Gerador de Emergência dimensionado corretamente, integrado a um Quadro de Transferência Automática (QTA), garante que após os primeiros segundos cobertos pelo nobreak, o motor a diesel assuma a carga indefinidamente.
- PDU (Power Distribution Unit) Redundante: As réguas de tomadas nos racks não são meras extensões; são PDUs inteligentes e monitoráveis (via SNMP/Modbus) que controlam a carga por porta, emitindo alertas térmicos e de consumo para o painel NOC.
- Aterramento Dedicado e SPDA: A sensibilidade do hardware de TI demanda aterramento de baixa impedância e proteção contra surtos (DPS) extremamente bem projetada para evitar queima de switches, roteadores e servidores caríssimos.
3. Classificação Tier: A Escala da Confiabilidade
O Uptime Institute classifica os data centers em "Tiers" que definem o nível de redundância e disponibilidade. Quanto maior o Tier, mais complexa e custosa é a infraestrutura:
| Tier | Disponibilidade | Infraestrutura e Redundância | Custo Estimado |
|---|---|---|---|
| Tier I | 99,671% | Caminho único para energia e refrigeração. Sem redundância (N). Apenas UPS e gerador básicos. Manutenção exige desligamento. | R$ 500 mil a R$ 2 milhões |
| Tier II | 99,741% | Componentes redundantes (N+1), mas ainda caminho único de distribuição. Manutenção de equipamentos pode ocorrer sem desligar a carga total. | R$ 2 milhões a R$ 5 milhões |
| Tier III | 99,982% | Múltiplos caminhos de energia (A/B), um ativo e um reserva. Manutenção Concorrente: qualquer componente pode ser removido sem parar o data center. | R$ 5 milhões a R$ 15 milhões |
| Tier IV | 99,995% | Tolerante a Falhas. Caminhos duplos ativos, redundância 2N+1, resposta autônoma a falhas severas sem impactar o serviço. | R$ 20 milhões a 50+ milhões |
Escolha Inteligente: Nem toda empresa precisa de um Tier IV. O Tier III é frequentemente o "ponto ótimo" para grandes corporações, combinando manutenção sem downtime e custos mais viáveis, enquanto pequenas salas de servidores rodam perfeitamente em arquiteturas Tier II modernizadas.
4. A Explosão de Carga: Dos 50 kW aos Hyperscales
A potência consumida por um Data Center aumentou exponencialmente com a virtualização, o uso de GPUs para inteligência artificial e o adensamento de servidores (racks de alta densidade). Uma pequena sala de telecom (edge data center) costuma orbitar os 50 kW a 200 kW. Já os Data Centers Corporativos ou os gigantes "Hyperscale" (Google, AWS, Azure) operam com demandas de mais de 10 Megawatts a até 100 MW.
Toda essa energia vira calor, e precisa ser resfriada. É aí que entra a métrica PUE (Power Usage Effectiveness):
- O cálculo é: (Energia Total Consumida pelo Data Center) ÷ (Energia Consumida apenas pelo equipamento de TI).
- Se o data center consome 200 kW no total, mas os servidores usam apenas 100 kW, o PUE é 2.0 (o que é ineficiente, metade da energia é desperdiçada, geralmente no ar condicionado de precisão).
- Os Data Centers modernos de excelência, por meio de contenção de corredores frios/quentes e chillers eficientes, buscam um PUE próximo de ou inferior a 1,4. A climatização sozinha chega a representar de 40% a 60% da conta de energia em ambientes mal projetados.
Seu Data Center precisa de um Upgrade Elétrico?
Retrofits em data centers em funcionamento exigem engenharia cirúrgica para não derrubar a operação. A Exitogrid elabora o dimensionamento exato para a troca de subestações, nobreaks e quadros, além da elaboração do plano de contingência elétrica.
5. Como Planejar a Elétrica da Sua Sala Segura (Passo a Passo)
Projetar uma sala de servidores requer alinhamento perfeito entre as equipes de TI (que definem a potência necessária) e de Engenharia Elétrica (que projeta a sustentação). Veja as etapas críticas do processo:
Inventário e Projeção
Mapear cada servidor, switch e storage que será instalado nos racks, além de prever o crescimento futuro (day 1, day 2, day N) para definir a potência base (ex: 120 kW em TI pura).
Dimensionamento da Alimentação
Multiplica-se a carga de TI pelo fator do PUE estimado para encontrar a demanda total (incluindo ar condicionado de precisão, CFTV e controle de acesso). Isso dita o tamanho da construção da subestação primária e cabine de medição.
Redundância e Baterias
Define-se a arquitetura A/B dos nobreaks (UPS) e a autonomia do banco de baterias (geralmente 15 a 30 minutos) para dar tempo de partida e rampa do gerador a diesel principal, com redundância N+1.
Start-Up e Teste de Carga
Antes de conectar os servidores reais, a infraestrutura deve ser submetida ao "Load Bank Testing" (banco de resistências) simulando carga máxima, testando a resposta dos disjuntores, nobreaks, ar condicionado e chaves de transferência simultaneamente.
