Proteção Contra Choques e Fugas
Credenciada Neoenergia Pernambuco (Tipos 1 a 6) · 15+ anos de experiência · Clientes atendidos: MRV · Direcional · Tenda · Viana e Moura · Rio Ave · Novo Atacarejo · Selfit · NEOS Previdência

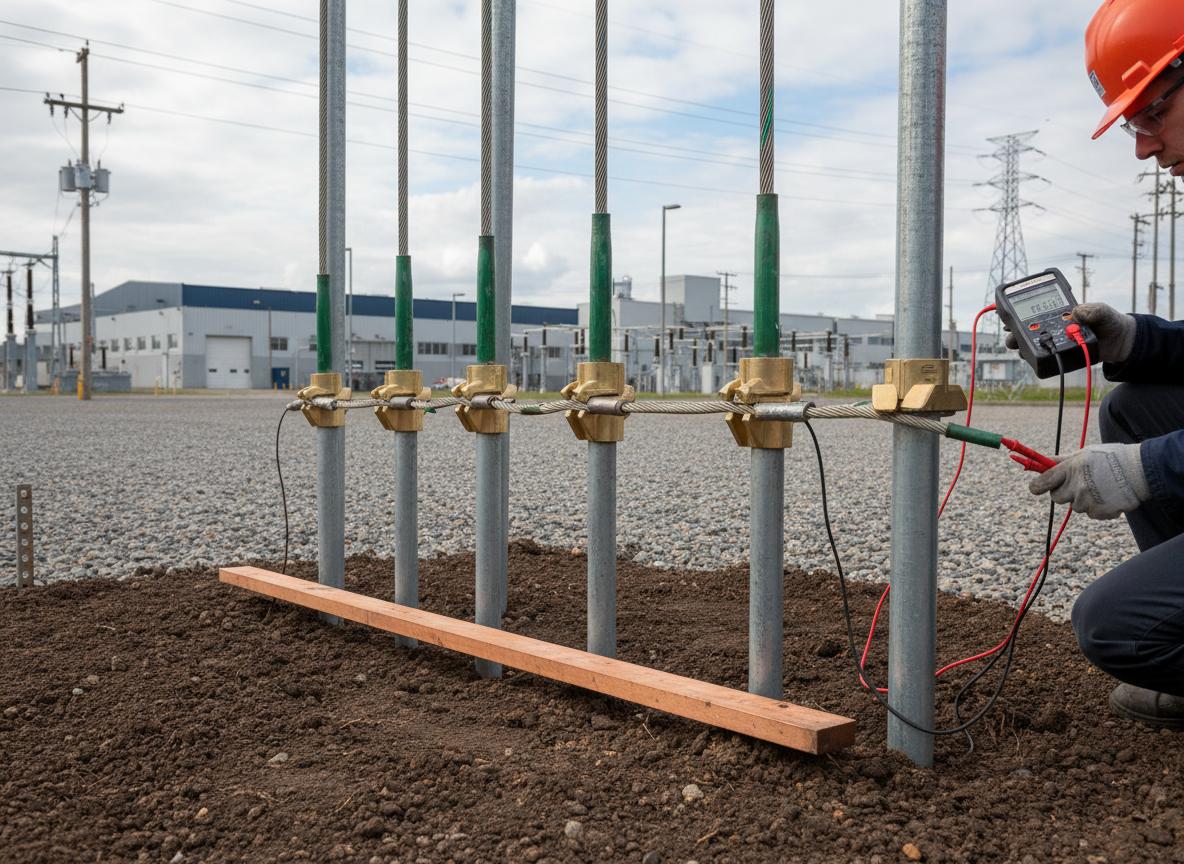

Projeto e instalação de malha de aterramento, hastes cooperweld com solda exotérmica, medição com terrômetro e emissão de laudo técnico. Para subestações, SPDA, indústrias, hospitais e condomínios — conforme NBR 5410, NBR 5419 e normas Neoenergia.
Sem um sistema de aterramento adequado, qualquer equipamento — e até a torneira tocada por uma pessoa — pode conduzir corrente de fuga direto pela rede, com risco de eletrocussão fatal. Além disso, sem aterramento funcional, equipamentos sensíveis como tomógrafos, servidores e CLPs industriais sofrem com ruídos, harmônicos e queimas frequentes.
A Exitogrid executa o aterramento completo: medição de resistividade do solo com terrômetro, projeto da malha, cravação das hastes, conexões por solda exotérmica e emissão de laudo técnico com ART.
O aterramento é o parceiro obrigatório do DR (Dispositivo Diferencial Residual). Sem aterramento, o DR do seu quadro de distribuição não consegue detectar fugas e não desarma — deixando pessoas expostas a choque. É por isso que NBR 5410 exige ambos.
O tipo de aterramento depende da finalidade (proteção ou funcional), do esquema da instalação e das normas aplicáveis.
Objetivo: proteger pessoas contra choque elétrico. Todas as massas metálicas (carcaças de motores, tubulações, estruturas) são conectadas à terra. Quando ocorre fuga, a corrente escoa pela terra e o DR desarma, desligando o circuito.
Vai além da segurança: garante operação correta de equipamentos que exigem referência de tensão limpa. Filtros de harmônicos, isolamento de ruído e referência de potencial zero para servidores, tomógrafos, CLPs e automação industrial.
Malha de dissipação que recebe a descarga atmosférica captada pelo sistema de para-raios e a conduz com segurança para o solo. Sem essa malha, o SPDA é apenas um captador inútil — a energia do raio não tem para onde ir.
Malha dimensionada para dissipar correntes de curto-circuito em média tensão (13,8kV). Exige cálculo de tensão de toque e passo, além de coordenação com o projeto da subestação. Utiliza cabos de cobre nu de 70mm² a 95mm² em malha enterrada.
Quando o solo natural (rochoso, arenoso ou extremamente seco) tem resistividade alta demais para atingir ≤10Ω apenas com hastes. Aplicamos gel higroscópico ou bentonita ao redor das hastes, reduzindo a resistividade e mantendo umidade permanente.
Medição da resistência de aterramento com terrômetro digital calibrado (método Fall of Potential). Emissão de laudo técnico com valores medidos, fotos do sistema, parecer de conformidade e ART do engenheiro responsável. Exigido para habite-se, seguros e renovação de alvarás.
Com terrômetro digital calibrado, medimos a resistividade em vários pontos do terreno (método Wenner de 4 pinos) para determinar a configuração ideal da malha.
1 diaDefinimos quantidade de hastes, espaçamento, tipo de condutor, esquema de aterramento (TN-S, TN-C-S, TT) e integração com quadro de distribuição e SPDA.
2-3 diasAbertura de valas com profundidade mínima de 50cm para enterramento dos cabos de cobre nu e posicionamento das hastes. Respeitamos espaçamento conforme projeto.
1-2 diasHastes de aço com revestimento de cobre (cooperweld) cravadas verticalmente a 2,4m ou 3,0m de profundidade. Com tratamento químico quando o solo exige.
1 diaTodas as conexões entre cabos e hastes são feitas por solda exotérmica — fusão molecular que não se solta, não oxida e mantém condutividade por décadas. Zero grampos mecânicos.
1 diaMedimos a resistência total do aterramento com terrômetro. Se não atingir ≤10Ω, adicionamos hastes ou aplicamos tratamento químico até atingir o valor de projeto.
1 diaEntregamos laudo técnico completo: valores medidos, fotos, esquema do aterramento executado, parecer de conformidade com NBR 5410/5419 e ART registrada no CREA.
2 diasMalha de aterramento para subestações, CCMs e motores. Aterramento funcional para CLPs e automação. Proteção contra tensão de toque e passo.
Aterramento funcional isolado para tomógrafos, ressonância, servidores e equipamentos de TI. Resistência ≤5Ω com malha dedicada separada do PE geral.
Aterramento integrado com entrada de energia, SPDA e quadros de distribuição. Exigido para habite-se e vistoria Neoenergia.
Aterramento para proteção de equipamentos de climatização VRF, sistemas de segurança, CFTV e telecomunicações. Integrado ao quadro de distribuição.
Como referência de projeto em baixa tensão, adota-se usualmente ≤ 10 ohms (a NBR 5410 não fixa um valor único). Para SPDA, a NBR 5419 recomenda aproximadamente 10Ω. Para equipamentos sensíveis (hospitais, TI), recomendamos ≤ 5 ohms. Para subestações MT, a Neoenergia pode exigir valores menores.
O de proteção evita choque — desvia correntes de fuga para a terra. O funcional garante operação correta de equipamentos sensíveis, filtrando ruídos e harmônicos. Em hospitais e data centers, geralmente precisam dos dois com malhas separadas.
Quando a resistividade natural do solo é alta (rochoso, arenoso, seco) e não permite atingir ≤10Ω só com hastes. O tratamento com gel higroscópico ou bentonita reduz a resistividade e mantém umidade. Comum no Agreste e Sertão de PE.
NBR 5419 recomenda medição anual para SPDA. Para instalações industriais e hospitalares, recomendamos semestral. O laudo de aterramento deve ser renovado anualmente para seguros e alvarás.
A solda exotérmica (Cadweld) funde molecularmente os condutores de cobre. Diferente de grampos mecânicos que oxidam e perdem contato ao longo dos anos, a solda exotérmica mantém 100% da condutividade por décadas. É a única conexão aceita em projetos sérios.
Projeto e execução de malhas de aterramento do litoral ao Sertão de Pernambuco, com atendimento sob demanda na Paraíba, em Alagoas e no Rio Grande do Norte.
Envie fotos da sua instalação atual ou a planta do empreendimento. Solicite seu orçamento. Nossa equipe retorna durante o horário comercial.
A NBR 5410 não fixa um valor único: a resistência deve garantir a atuação da proteção. Como referência de projeto, adota-se usualmente no máximo 10 ohms. Para SPDA (para-raios), a NBR 5419 recomenda aproximadamente 10 ohms. Para subestações MT, a Neoenergia pode exigir valores menores dependendo da configuração.
O aterramento de proteção visa a segurança das pessoas — desvia correntes de fuga para a terra evitando choque. O aterramento funcional garante o funcionamento correto de equipamentos sensíveis como servidores, tomógrafos e CLPs industriais, filtrando ruídos e harmônicos.
Quando a resistividade natural do solo é muito alta (solos rochosos, arenosos ou secos) e não permite atingir os 10 ohms apenas com hastes. O tratamento com gel higroscópico ou bentonita reduz a resistividade e mantém a umidade ao redor das hastes.
A NBR 5419 recomenda medição anual para sistemas de SPDA. Para instalações industriais e hospitalares, recomendamos medição semestral. O laudo de aterramento deve ser renovado anualmente.
A solda exotérmica (Cadweld) é uma conexão molecular entre condutores de cobre que resiste à corrosão e mantém a condutividade por décadas. Conexões mecânicas (grampos) se oxidam com o tempo e perdem contato, comprometendo o aterramento silenciosamente.
