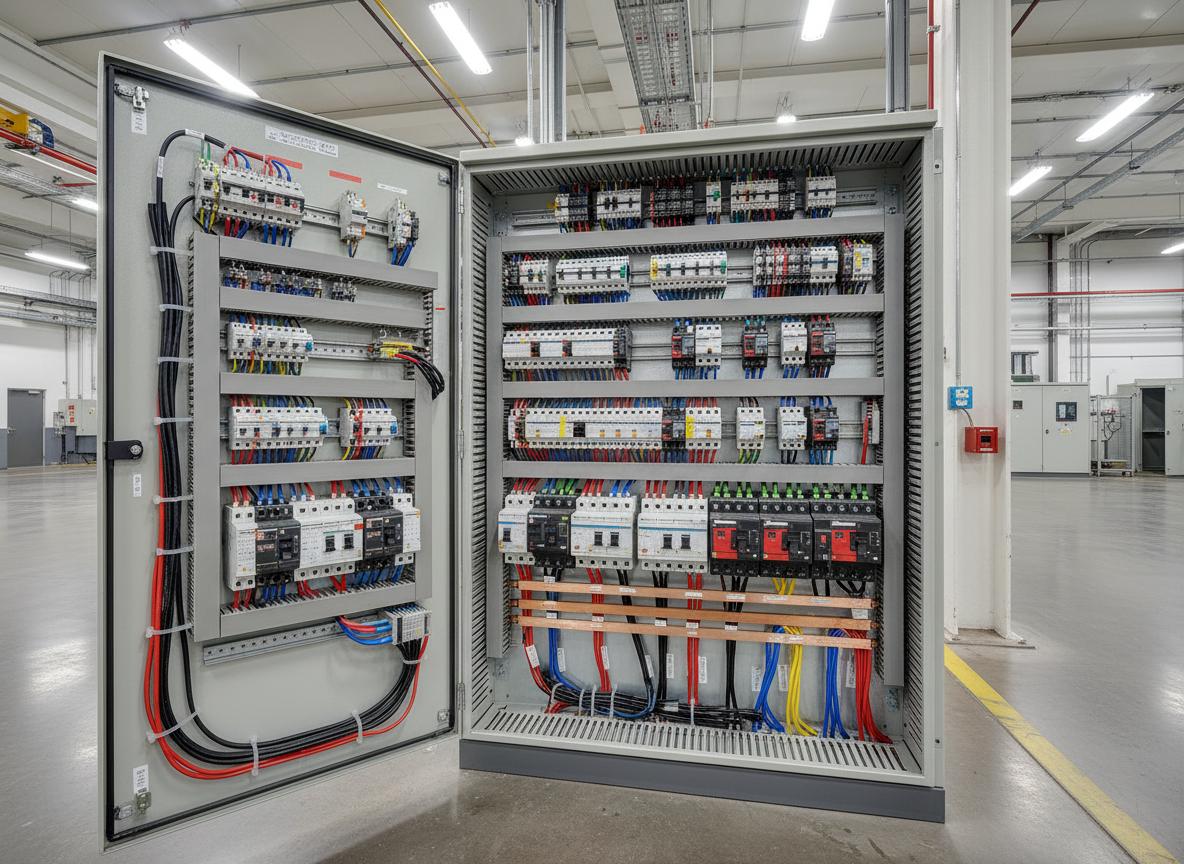

Quadro de Distribuição e QGBT: Projeto e Montagem em PE

Credenciada Neoenergia Pernambuco (Tipos 1 a 6) · 15+ anos de experiência · Clientes atendidos: MRV · Direcional · Tenda · Viana e Moura · Rio Ave · Novo Atacarejo · Selfit · NEOS Previdência

Dimensionamento e montagem de QGBT, QDC, painéis modulares, CCM e quadros de força — com barramentos de cobre, proteção por DR, balanceamento de fases e conformidade total com a NBR 5410. Da subestação até a última tomada.

  • QGBT
  • QDC / QDL
  • CCM
  • Painéis Modulares
  • Quadro de Força
  • QTA / Transferência
Proteja seus Aparelhos Hoje (WhatsApp) Conversar sobre meu projeto Ver Tipos de Quadro
  • Sob medidaDimensionado para sua carga
  • NBR 5410Conformidade total
  • Ponta a pontaAté a aprovação
  • Tipos 1-6Credenciamento Neoenergia
O problema

Um painel ruim queima prédios. Um inteligente salva.

Muitos quadros em Recife operam sem terminais adequados, bitolas improvisadas, disjuntores subdimensionados e zero proteção diferencial. O resultado são equipamentos queimados, choques elétricos e incêndios que poderiam ser evitados com um quadro corretamente dimensionado.

A Exitogrid monta quadros com identificação tátil por tag, barramento neutro e terra separados, DRs em todos os circuitos obrigatórios e balanceamento rigoroso de fases — tudo conforme a NBR 5410 e o projeto de entrada de energia aprovado.

Sinais de que seu quadro precisa ser trocado

  • Disjuntores desarmando frequentemente
  • Fios derretidos ou cheiro de queimado
  • Barramentos oxidados ou escurecidos
  • Ausência de DR (proteção contra choque)
  • Quadro sem espaço para novos circuitos
  • Quadro com mais de 15-20 anos de uso

Padrão Exitogrid

  • Barramentos de cobre dimensionados
  • DRs em todos os circuitos obrigatórios
  • Fases rigorosamente balanceadas
  • Tags de identificação em cada circuito
  • Diagrama unifilar colado na tampa
  • Teste de isolamento documentado
Tipos de Quadro

Cada instalação pede um tipo diferente de quadro

O quadro de distribuição é o cérebro da instalação elétrica. Entenda cada tipo e saiba qual é o ideal para o seu caso:

Principal

QGBT — Quadro Geral de Baixa Tensão

O primeiro quadro após a subestação ou medição. Recebe a energia em BT e distribui para os QDCs de cada pavimento, setor ou bloco. Contém o disjuntor geral, barramentos principais e proteções de surto (DPS).

  • 100A a 3.000ACorrente nominal
  • Autoportante / ModularConfiguração
  • NBR 5410 + IEC 61439Normas
  • Cobre eletrolíticoBarramento

Aplicações:

  • Condomínios residenciais e comerciais
  • Indústrias e galpões logísticos
  • Shoppings, hospitais e data centers
  • Obras com entrada de energia em MT
Orçamento QGBT
Mais comum

QDC — Quadro de Distribuição de Circuitos

Quadro que alimenta os circuitos finais: tomadas, iluminação, ar-condicionado e chuveiros elétricos. Instalado em cada pavimento, apartamento ou setor. Contém disjuntores termomagnéticos e DRs.

  • 16A a 200ACorrente
  • Embutir / SobreporInstalação
  • 12 a 64 polosCapacidade
  • NBR 5410Norma

Aplicações:

  • Apartamentos e residências
  • Escritórios e salas comerciais
  • Lojas e estabelecimentos
  • Áreas comuns de condomínios
Orçamento QDC
Industrial

CCM — Centro de Controle de Motores

Painel que controla e protege motores elétricos individualmente. Cada gaveta contém contator, relé térmico e fusíveis específicos para cada motor. Permite partida direta, soft-starter ou inversor de frequência.

  • Até 3.000ABarramento
  • Gavetas extraíveisConfiguração
  • Partida direta / soft / inversorOpções
  • IEC 61439-2Norma

Aplicações:

  • Indústrias com múltiplos motores
  • Estações de bombeamento
  • Sistemas de HVAC centrais
  • Plantas industriais em Suape
Orçamento CCM
Força motriz

Quadro de Força

Alimenta exclusivamente cargas de força motriz: compressores, bombas, elevadores, esteiras e equipamentos pesados. Separado do quadro de iluminação para evitar interferência e permitir seletividade de proteção.

  • 63A a 800ACorrente
  • Trifásico 380/220VTensão
  • AutoportanteConfiguração
  • IP54 disponívelProteção

Aplicações:

  • Indústrias e fábricas
  • Centros de distribuição
  • Sistemas de ar-condicionado VRF
  • Elevadores e escadas rolantes
Orçamento Quadro de Força
Emergência

QTA — Quadro de Transferência Automática

Faz a comutação automática entre a rede da concessionária e o gerador de emergência quando há queda de energia. Essencial para hospitais, data centers, supermercados e qualquer operação que não pode parar.

  • 100A a 2.000ACorrente
  • AutomáticoComutação
  • Rede → GeradorTransferência
  • < 10 segundosTempo de chaveamento

Aplicações:

  • Hospitais e clínicas
  • Data centers e servidores
  • Supermercados (câmaras frias)
  • Condomínios com gerador
Orçamento QTA
Upgrade

Adequação e Modernização de Quadros

Seu quadro antigo revisado: troca de disjuntores subdimensionados, instalação de DRs obrigatórios, substituição de barramentos oxidados, reorganização de circuitos e atualização para NBR 5410 vigente. Inclui laudo técnico pós-adequação.

  • Qualquer porteEscopo
  • 2 a 5 diasPrazo
  • Com laudoDocumentação
  • Evita multasBenefício

Indicado para:

Orçamento Adequação
Como Trabalhamos

Da medição à energização em 6 etapas

Cada quadro é dimensionado especificamente para a instalação. Nada de soluções genéricas.

  1. 01

    Levantamento de cargas

    Mapeamos todos os circuitos existentes e projetados: iluminação, tomadas, ar-condicionado, motores, chuveiros e equipamentos especiais.

    1 dia
  2. 02

    Diagrama unifilar e lista de materiais

    Elaboramos o diagrama unifilar com seletividade de proteção, balanceamento de fases e dimensionamento de barramentos conforme projeto de entrada.

    2-3 dias
  3. 03

    Montagem do quadro

    Fixação de trilhos DIN, instalação de disjuntores, DRs, DPS, barramentos de neutro e terra, fiação com terminais prensados e identificação por tags coloridas.

    1-3 dias
  4. 04

    Instalação e conexão

    Fixação do quadro na parede ou estrutura, passagem de cabos alimentadores, conexão ao QGBT / subestação e aterramento.

    1-2 dias
  5. 05

    Testes e medições

    Teste de isolamento em cada circuito, verificação de continuidade do terra, medição de corrente de fuga e teste funcional de todos os DRs.

    1 dia
  6. 06

    Documentação e entrega

    Entregamos diagrama unifilar atualizado (as-built), laudo técnico de instalação e relatório de medições. Tudo com ART registrada no CREA.

    1 dia
Quem Atendemos

Quadros para cada tipo de instalação

Conformidade

Normas que protegem vidas

Quadros fora de norma não protegem — criam risco. A NBR 5410 é mandatória para toda instalação elétrica em baixa tensão no Brasil. Nossos quadros seguem integralmente:

  • ABNT NBR 5410
  • IEC 61439
  • NR-10
  • Normas Neoenergia (DIS-NOR)
  • NBR 5419 (SPDA)

O que está incluso

  • Levantamento de cargas e dimensionamento
  • Diagrama unifilar completo
  • Montagem com barramentos de cobre
  • Disjuntores e DRs de primeira linha
  • Identificação por tags em cada circuito
  • Balanceamento de fases
  • Teste de isolamento documentado
  • Laudo técnico + ART/CREA
  • Diagrama as-built colado na tampa
Dúvidas Frequentes

Perguntas sobre quadros de distribuição

O QGBT recebe energia da subestação e distribui para os QDCs. O QDC alimenta circuitos finais (tomadas, iluminação). O CCM controla e protege motores individualmente com gavetas extraíveis. Em instalações grandes, os três coexistem em hierarquia.

Cobertura Regional

Quadros elétricos em Pernambuco e no Nordeste

Sede em Recife com atuação em todo Pernambuco e montagens sob demanda na Paraíba, em Alagoas e no Rio Grande do Norte, seguindo as normas de cada concessionária.

Pernambuco — Atuação direta

Paraíba (Energisa)

Alagoas (Equatorial)

Rio Grande do Norte (Cosern)

Proteja sua instalação

Quadro bem dimensionado = equipamentos protegidos + economia na conta

Envie fotos do seu quadro atual ou a planta da instalação. Solicite seu orçamento. Nossa equipe retorna durante o horário comercial.

WhatsApp (81) 9 8890-6429 Solicitar orçamento Formulário de Contato

Dúvidas frequentes

O QGBT recebe energia da subestação e distribui para os QDCs de cada pavimento ou setor. O QDC alimenta circuitos finais (tomadas, iluminação). O CCM controla e protege motores industriais individualmente.

Serviços Relacionados

Complete sua instalação elétrica

Resultados

O resultado que cada cliente alcança

  • Construtora

    Entregar o empreendimento com energia disponível no prazo

  • Indústria

    Ampliar capacidade com planejamento e sem parar a produção

  • Comércio

    Abrir ou expandir a unidade com instalação correta desde o início

  • Condomínio

    Resolver pendências elétricas com diagnóstico claro e prioridades definidas

Escopo

O que você pode contratar

  • Somente projeto com ART
  • Somente execução (com projeto existente)
  • Solução completa: projeto + materiais + execução
  • Acompanhamento na concessionária

Materiais, equipamentos e serviços civis podem ser incluídos na proposta. O escopo detalhado será definido após levantamento técnico.

Transparência

Respondendo suas principais dúvidas

  • Atendemos desde projetos individuais até empreendimentos de grande porte
  • Você pode contratar somente projeto, somente execução ou a solução completa
  • O que influencia o orçamento: porte da instalação, localização, condições do local e prazos da concessionária
  • Planejamos para minimizar interrupções na sua operação
  • Prazos da concessionária serão informados na proposta, separados do nosso prazo de execução
  • Não precisa ter projeto para solicitar — avaliamos sua necessidade e orientamos os próximos passos
