Instalação de Subestações Elétricas em Recife e Pernambuco
Construímos subestações provisórias para canteiro de obra, definitivas para condomínios, abrigadas para indústrias e aéreas para comércios — do aterramento ao comissionamento, com credenciamento Neoenergia Tipos 1 a 6.
Projeto e Instalação sob a mesma engenharia
O erro mais caro em subestações é separar quem projeta de quem constrói. Quando o projetista está em outro estado e a equipe de campo interpreta o desenho "por conta", o resultado são retrabalhos, reprovações na vistoria Neoenergia e atrasos que custam meses de aluguel de energia provisória.
Na Exitogrid, o engenheiro que assina o projeto da subestação é o mesmo que supervisiona a fundação, o içamento do transformador e o comissionamento dos relés. Isso elimina ambiguidade e garante conformidade total.
Quando é obrigatória uma subestação?
Em Pernambuco (Neoenergia), toda edificação com demanda acima de 75 kW precisa de subestação própria para conexão em média tensão (13,8 kV). Isso inclui:
Não sabe se precisa? Envie sua conta de energia ? Aumento de Carga
Cada obra pede um tipo diferente de subestação
A escolha entre provisória, aérea, abrigada ou blindada depende da demanda (kVA), do espaço físico, da fase da obra e das exigências da Neoenergia.
Subestação Provisória
Instalação temporária que alimenta o canteiro durante a construção. Montada em poste com transformador aéreo, é dimensionada para betoneiras, gruas, elevadores cremalheira e alojamentos. Desmontada ao final da obra.
Quem contrata:
- Construtoras (MRV, Direcional, Moura Dubeux, Rio Ave)
- Incorporadoras com obras de loteamento
- Empreiteiras de infraestrutura

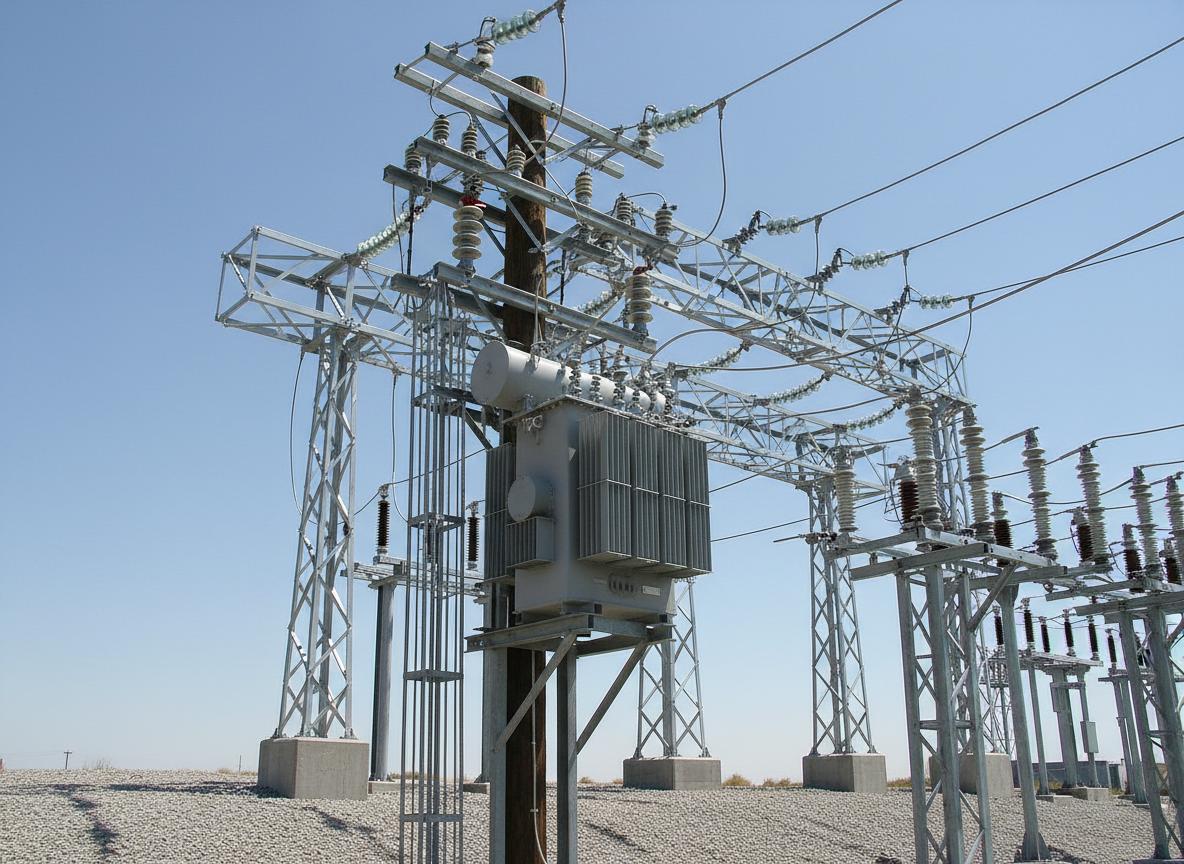

Subestação Aérea Definitiva
Transformador fixado em poste de concreto ou estrutura metálica. Solução mais rápida e econômica para demandas de até 300 kVA. Ideal para condomínios residenciais, comércios de médio porte e indústrias leves.
Aplicações típicas:
- Condomínios residenciais (20 a 100 unidades)
- Supermercados e lojas de grande porte
- Academias, clínicas e escolas
- Indústrias leves e galpões logísticos
Subestação Abrigada (Cabine)
Construída em alvenaria ao nível do solo, com salas separadas para medição, proteção e transformação. Obrigatória acima de 300 kVA. Permite futuras ampliações com módulos adicionais.
Aplicações típicas:
- Indústrias de médio e grande porte
- Shoppings, hospitais e data centers
- Condomínios-clube de alto padrão
- Plantas industriais em Suape / CIPS
Subestação Blindada / Compacta
Cubículos metálicos blindados (SF6 ou vácuo) que integram seccionamento, proteção e transformação em até 60% menos espaço. Ideal para subsolos, edifícios urbanos e retrofit.
Aplicações típicas:
- Edifícios comerciais em área nobre
- Retrofit / modernização de instalações antigas
- Subsolos de shopping e torre corporativa
Retrofit e Adequação
Subestações com 20+ anos, disjuntores a óleo ultrapassados ou em desconformidade com a NBR 14039. Também atendemos empresas notificadas pela Neoenergia para migração Grupo B ? Grupo A.
Situações comuns:
- Notificação da Neoenergia para adequação
- Troca de disjuntores a óleo por SF6 / vácuo
- Aumento de carga com ampliação do trafo
- Atualização de relés de proteção
Pacote Construtora: Provisória + Definitiva
Contrate provisória do canteiro e definitiva do empreendimento como pacote único. Continuidade técnica, reaproveitamento de componentes e condição comercial diferenciada. Inclui entrada de energia e aterramento.
Ideal para:
- Construtoras com múltiplos empreendimentos
- Loteamentos e condomínios horizontais
- Plantas industriais novas (greenfield)
Do aterramento ao comissionamento em 8 etapas
Cada subestação segue um fluxo técnico rigoroso. Saiba exatamente o que acontece em cada fase.
Visita técnica e levantamento
Avaliamos o local, distâncias de segurança, infraestrutura existente e ponto de conexão com a rede MT.
? 1 diaProjeto executivo e memorial descritivo
Plantas 2D, diagramas unifilares, memorial de cálculo, especificação de equipamentos e projeto completo conforme NBR 14039.
? 5-10 diasAprovação na Neoenergia
Entrada do pacote documental com acompanhamento. Nosso credenciamento Tipos 1-6 agiliza o processo.
? 15-30 diasEscavação, fundação e bases
Bases de concreto, perfis metálicos ou alvenaria da cabine. Malha de aterramento com hastes cooperweld.
? 3-7 diasIçamento e fixação do transformador
Transporte e posicionamento com caminhão Munck credenciado. Fixação nos apoios e conexão dos barramentos MT/BT.
? 1-2 diasMontagem dos painéis MT e BT
Chaves seccionadoras, disjuntores, relés (Pextron/URPE), fusíveis, para-raios, TCs, TPs e quadros de distribuição.
? 2-5 diasTestes e comissionamento
Ensaios de isolamento, injeção de corrente nos relés, curvas de disparo, resistência de aterramento e teste funcional.
? 1-2 diasVistoria e energização
Vistoria Neoenergia, correção de pendências no ato e energização definitiva. Entrega com laudos técnicos e ART.
? 5-10 diasSubestações para cada segmento
🏗️ Construtoras e Incorporadoras
Provisórias para canteiro + definitivas para o empreendimento. Atendemos MRV, Direcional, Moura Dubeux e Rio Ave com projetos padronizados e execução ágil.
🏭 Indústrias e Fábricas
Cabines abrigadas e blindadas para motores pesados, compressores e fornos. Dimensionamento com análise de fator de carga e proteção contra harmônicos.
🏪 Comércios e Serviços
Supermercados, shoppings, academias e hospitais que ultrapassam 75 kW. Instalação rápida sem interromper faturamento.
🏠 Condomínios e Loteamentos
Subestações definitivas com projeto integrado à entrada de energia de cada bloco e áreas comuns.
Normas que regem cada parafuso
Operar acima de 1.000V significa risco de arco voltaico. Nossos projetos respeitam rigorosamente espaçamentos de segurança, isolamento e procedimentos de comissionamento.
