Normas da NBR 5410 que toda instalação elétrica precisa seguir (2026)

1. Introdução: a norma que protege vidas e patrimônio

As instalações elétricas estão presentes em praticamente todos os momentos da nossa rotina. No entanto, sua invisibilidade frequentemente leva à negligência. É comum encontrar edificações com fiações antigas, sobrecarregadas e instaladas sem o devido critério técnico. É exatamente para combater esse cenário perigoso que existe a NBR 5410. Ao estabelecer diretrizes rigorosas, ela atua como um escudo protetor contra choques fatais e incêndios devastadores.

Muitos proprietários e gestores em bairros dinâmicos como Boa Viagem desconhecem os riscos ocultos atrás das paredes. Um curto-circuito ou um superaquecimento de condutores devido ao subdimensionamento pode iniciar um incêndio que destruiria décadas de investimento em questão de minutos. Seguir a norma não é apenas cumprir burocracia, é um imperativo de segurança e sustentabilidade para qualquer empreendimento.

2. O que é a NBR 5410

Elaborada pela Associação Brasileira de Normas Técnicas (ABNT), a NBR 5410 é o documento definitivo sobre instalações elétricas de baixa tensão no Brasil. Mas o que exatamente significa "baixa tensão" neste contexto?

Aplicação da Norma

A norma se aplica a instalações elétricas cujas tensões nominais não ultrapassem 1000V em corrente alternada (CA) com frequências inferiores a 400 Hz, ou 1500V em corrente contínua (CC). Em termos práticos, abrange a totalidade das residências, grande parte dos comércios, escritórios, áreas de uso público e instalações industriais comuns.

Obrigatoriedade por Lei

Um equívoco comum é achar que normas da ABNT são meras "sugestões". Pelo contrário, a NBR 5410 tem força de lei. O Código de Defesa do Consumidor (Lei 8.078/90) em seu artigo 39, inciso VIII, proíbe explicitamente colocar no mercado qualquer produto ou serviço em desacordo com as normas expedidas pelos órgãos oficiais competentes ou, na falta destes, pela ABNT. Além disso, os Conselhos Regionais de Engenharia e Agronomia (CREA) baseiam a fiscalização e a emissão de laudos técnicos de instalação no cumprimento estrito desta norma.

3. Principais exigências da NBR 5410

A NBR 5410 é extensa e detalhada. Para simplificar, destacamos abaixo os pilares fundamentais que toda instalação deve, impreterivelmente, observar:

Dimensionamento de Condutores e Proteção

A escolha da espessura dos fios (condutores) e dos dispositivos de proteção não pode ser baseada no "achismo". A norma exige que os cabos sejam dimensionados considerando a capacidade de condução de corrente, a queda de tensão admissível e as condições de instalação (eletrodutos embutidos, bandejas, etc.). Uma bitola inadequada resultará em aquecimento perigoso (Efeito Joule), derretendo o isolamento e provocando curtos-circuitos.

Seção Mínima dos Condutores

Mesmo que o cálculo matemático resulte em valores menores, a NBR 5410 estabelece limites mínimos de segurança mecânica e térmica:

• Circuitos de iluminação: mínimo de 1,5 mm² em cobre.
• Circuitos de força (tomadas de uso geral e específico): mínimo de 2,5 mm² em cobre.

Disjuntores e Dispositivos DR (Diferencial Residual)

A proteção termomagnética (disjuntores) é responsável por proteger os cabos contra sobrecarga e curtos-circuitos. Contudo, para proteger as pessoas contra choques elétricos, o Dispositivo DR é essencial. A norma exige o uso de DR de alta sensibilidade (30mA) em circuitos que alimentam áreas molhadas (banheiros, cozinhas, áreas de serviço e tomadas externas). Em cidades úmidas ou litorâneas como Paulista, a falha em ter um DR funcionando pode ser fatal num simples manuseio de eletrodomésticos.

Sistema de Aterramento

O aterramento é o coração da segurança contra choques e falhas de isolamento. A norma especifica configurações adequadas, sendo as mais comuns em nosso cenário os esquemas TN-S, TN-C-S e TT. Um bom sistema de aterramento assegura que qualquer corrente de fuga seja direcionada para a terra, acionando rapidamente as proteções sem passar pelo corpo humano.

Separação de Circuitos

A instalação deve ser dividida em múltiplos circuitos. Jamais se deve pendurar tudo em um único disjuntor. As regras básicas ditam que deve haver circuitos separados e dedicados para:

• Iluminação
• Tomadas de Uso Geral (TUG)
• Equipamentos de alta potência (Tomadas de Uso Específico - TUE), como chuveiros elétricos, ar-condicionado e micro-ondas.

Esta segregação, vital em modernizações como as que executamos no bairro Espinheiro, evita que uma falha num chuveiro, por exemplo, deixe a casa inteira no escuro.

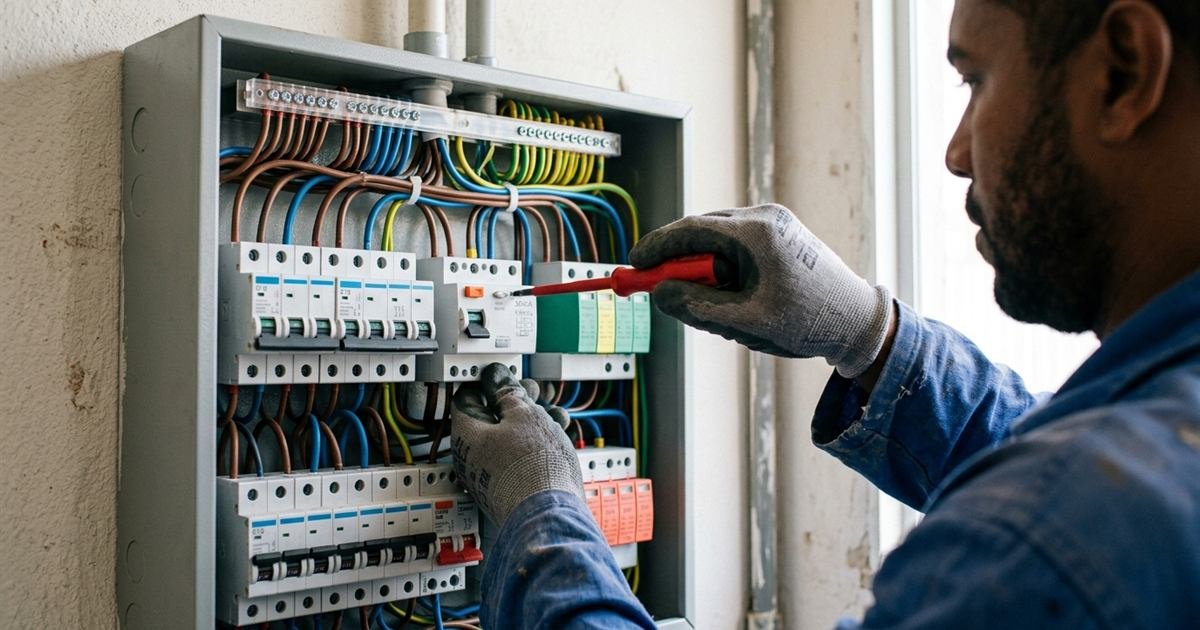

Quadro de Distribuição (QDC)

O quadro de distribuição deve ser instalado em local de fácil acesso, abrigar todos os disjuntores (geral e parciais), o dispositivo DR, barramentos de terra e neutro, e ter espaço reserva para futuras ampliações. Deve estar adequadamente identificado para que os usuários saibam qual disjuntor desliga qual área da casa.

Proteção Contra Surtos (DPS)

Para proteger eletrônicos caros contra descargas atmosféricas (raios) e oscilações da rede de distribuição, a instalação de Dispositivos de Proteção contra Surtos (DPS) no QDC é uma recomendação firme da norma, e em muitos casos, obrigatória dependendo do nível de risco da região (calculado pelo índice ceraúnico).

4. NBR 5410 vs NDU Neoenergia: qual se aplica onde?

Uma dúvida muito comum para empreendimentos em Caruaru e outras cidades de Pernambuco é a diferença entre as normas. A Neoenergia exige a obediência às suas normas técnicas, mas onde termina uma e começa a outra?

• Normas da Neoenergia (NDU / Módulo 8): Regulamentam tudo o que diz respeito ao padrão de entrada de energia. Desde a conexão na rede da rua, descida do ramal, posteamento, até a caixa de medição e o disjuntor geral de entrada. É a parte "antes e no medidor".
• NBR 5410: Regulamenta a rede elétrica interna do consumidor. Após o disjuntor de proteção na medição, todos os painéis, cabos, tomadas e iluminação do lado de dentro do limite de propriedade são jurisdição da NBR 5410.

Ambas devem coexistir em harmonia para que o projeto final seja seguro e aprovado pelas vistorias da concessionária e do poder público.

5. Consequências de não seguir a NBR 5410

O não cumprimento das diretrizes não é apenas um problema técnico, é um passivo financeiro e jurídico gigantesco. As principais consequências incluem:

• Incêndios e Choques Elétricos: O subdimensionamento de cabos causa superaquecimento. A falta de DR e aterramento adequado eleva brutalmente o risco de morte por eletrocussão.
• Reprovação de Vistorias e Seguros: O Corpo de Bombeiros pode reprovar o AVCB de um edifício comercial. Além disso, em caso de sinistro (incêndio), as seguradoras realizam perícias técnicas; se for comprovada a irregularidade perante a NBR 5410, o seguro se recusará a cobrir os danos.
• Multas e Interdição: Órgãos fiscalizadores podem aplicar multas pesadas e, em casos extremos de risco iminente, interditar o uso do imóvel. Conheça mais sobre a importância da regularização da instalação elétrica.

6. Checklist prático: sua instalação está conforme?

Se você tem dúvidas sobre o estado da sua edificação, aqui vai um checklist inicial rápido:

1. O Quadro de Distribuição é de fácil acesso e os disjuntores estão identificados?
2. Você possui Dispositivo DR (diferencial residual) instalado no seu quadro?
3. Existe aterramento adequado e as tomadas são todas do padrão de 3 pinos?
4. Circuitos de iluminação estão separados dos circuitos de tomadas?
5. O chuveiro e os aparelhos de ar-condicionado têm disjuntores exclusivos?
6. Ao ligar vários equipamentos, as luzes piscam ou disjuntores desarmam frequentemente? Se sim, é sinal claro de sobrecarga e necessidade de revisão imediata.

7. Quando contratar um profissional

Jamais confie sua segurança a curiosos ou "faz-tudo". A execução e o projeto elétrico devem ser conduzidos por eletricistas qualificados e engenheiros eletricistas registrados no CREA, respectivamente. Projetos novos, ampliações de carga e reformas completas exigem a emissão de Anotação de Responsabilidade Técnica (ART). Na região litorânea, bem como no interior em expansão industrial como Goiana, o rigor profissional garante a durabilidade das instalações frente à maresia e severidade climática.
