A regra de ouro da indústria: A instalação elétrica industrial não pode parar. Ela difere fundamentalmente de instalações residenciais ou comerciais por lidar com altas cargas, harmônicos, exigências de fator de potência rigorosas, subestações de média tensão e painéis de controle de motores (CCM). Dimensionar incorretamente não é apenas um problema técnico, é um enorme risco financeiro.
1. O que diferencia uma instalação elétrica industrial de verdade?
Muitos gestores, e até profissionais não especializados, subestimam a complexidade de um ambiente fabril. Não basta "puxar mais fios". Uma verdadeira instalação elétrica industrial é projetada para suportar condições extremas, picos de partida e operar 24/7. No Distrito Industrial do Curado e no Complexo de Suape, a demanda por instalações elétricas industriais cresce a cada ano, exigindo soluções técnicas de ponta.
Principais fatores de diferenciação:
- Cargas elevadas e dinâmicas: Motores trifásicos de alta potência, grandes fornos elétricos, compressores de ar industriais e máquinas de solda geram picos enormes de corrente e ruídos harmônicos na rede.
- Alimentação em Média Tensão (13,8 kV): Devido à alta demanda (geralmente muito acima de 75 kVA), as indústrias devem ser atendidas em média tensão.
- Subestação própria obrigatória: Indústrias não compartilham transformador no poste; elas devem possuir sua própria subestação abrigada ou aérea.
- Sistemas de proteção avançados: Uso intensivo de relés de proteção digitais, contatores robustos, disjuntores de caixa moldada de alto poder de interrupção e inversores de frequência.
2. Componentes essenciais de uma elétrica industrial robusta
Para suportar as agressividades do chão de fábrica, a arquitetura elétrica deve ser construída em blocos perfeitamente integrados.
Subestação (Abrigada ou Aérea) e Transformadores
A energia chega da concessionária em 13.800 Volts (média tensão) e precisa ser rebaixada para as tensões de uso (380V/220V ou 440V) através do transformador. O projeto da instalação da subestação define toda a confiabilidade do parque produtivo.
QGBT (Quadro Geral de Baixa Tensão)
Após o transformador, a energia entra no QGBT. É o "coração" da instalação, responsável por distribuir a energia para os setores (usinagem, envase, embalagem, etc.) e abrigar as proteções principais. Veja mais sobre a função vital do QGBT.
CCM (Centro de Controle de Motores)
Painel específico para agrupar as chaves de partida, contatores, inversores de frequência e relés térmicos que comandam todos os motores da indústria de forma centralizada e segura, facilitando muito a manutenção.
Banco de Capacitores
Motores geram "energia reativa" que não produz trabalho, mas sobrecarrega a rede. Se o fator de potência for baixo, a Neoenergia cobra multas pesadíssimas. O banco de capacitores faz a correção do fator de potência de forma automática, economizando milhares de reais mensais.
Sistema de Aterramento (Malha) e SPDA
Uma malha de aterramento profunda, interligando todas as massas metálicas das máquinas ao solo, é indispensável. Associado a ela, o Sistema de Proteção contra Descargas Atmosféricas (SPDA) impede que raios destruam os painéis de automação caríssimos. Leia mais sobre o sistema de aterramento.
Cuidado extremo: Uma falha no dimensionamento da malha de aterramento industrial não apenas queima inversores de frequência com facilidade, mas pode expor os operadores de máquinas metálicas (como tornos e fresas) a choques elétricos fatais.
3. Normas obrigatórias para indústrias: a lei não perdoa
A engenharia elétrica industrial é regida por normas severas. A inobservância delas pode resultar em multas do Ministério do Trabalho, recusa de apólices de seguro em caso de incêndio e reprovação de ligação pela Neoenergia.
- NBR 14039 (Instalações em Média Tensão): Fundamental para o projeto e construção da subestação. Você pode conferir nosso artigo específico sobre as normas da NBR 14039.
- NBR 5410 (Instalações de Baixa Tensão): Define as bitolas dos cabos, tipo de eletrodutos, e necessidade de dispositivos DR, aplicável a toda a infraestrutura após o transformador.
- NR-10 (Segurança em Instalações e Serviços em Eletricidade): Exige a elaboração do Prontuário de Instalações Elétricas (PIE), esquemas unifilares atualizados e laudos periódicos de SPDA e aterramento. Indústrias na Imbiribeira são rotineiramente fiscalizadas quanto ao PIE.
- NDU Neoenergia: As Normas de Distribuição Unificadas da concessionária local ditam as regras para a entrada de energia, padrão de medição e exigências de relés de proteção específicos.
Sua fábrica está com problemas elétricos, quedas de disjuntor ou multas de energia reativa?
A Exitogrid realiza laudos completos, projetos de modernização (retrofit) e aumento de carga com aprovação garantida na Neoenergia.
4. Custos típicos de uma instalação elétrica industrial em Pernambuco
Gestores precisam de previsibilidade. Embora um projeto detalhado seja a única forma de obter um orçamento preciso, reunimos faixas de preço reais (valores de 2026) baseados em nossas obras na Região Metropolitana e interior de PE.
- Subestação Aérea (até 300 kVA): Entre R$80.000 e R$150.000. Ideal para fábricas de pequeno a médio porte.
- Subestação Abrigada (500 kVA a 1 MVA): Entre R$200.000 e R$400.000, ou mais, dependendo dos painéis de proteção de média tensão e adequação civil necessária.
- QGBT (Quadro Geral de Baixa Tensão) Industrial: Varia de R$15.000 (modelos simples até 400A) até mais de R$50.000 (painéis robustos de 1000A+, testados e certificados TTA/PTTA).
- Sistema de Correção de Fator de Potência: Bancos de capacitores automáticos custam entre R$8.000 e R$25.000, e costumam se pagar (payback) em menos de 8 meses com a economia na fatura de energia.
5. Etapas do projeto e execução industrial
O sucesso de uma instalação industrial passa por uma gestão rigorosa de etapas. Pular processos resulta em embargos e surpresas financeiras desagradáveis.
- Estudo de Carga e Viabilidade: Levantamento detalhado de todas as máquinas (potência, regime de trabalho, picos de partida).
- Projeto Básico e Executivo: Desenho das plantas, diagramas unifilares, cálculo de curto-circuito e coordenação/seletividade de proteções.
- Aprovação na Neoenergia: Submissão do projeto da subestação e entrada de energia à concessionária (pode levar 30 a 60 dias).
- Montagem dos Painéis (QGBT/CCM): Executada em oficina especializada (como a nossa da Exitogrid), seguindo padrões de qualidade, antes de ir para a obra.

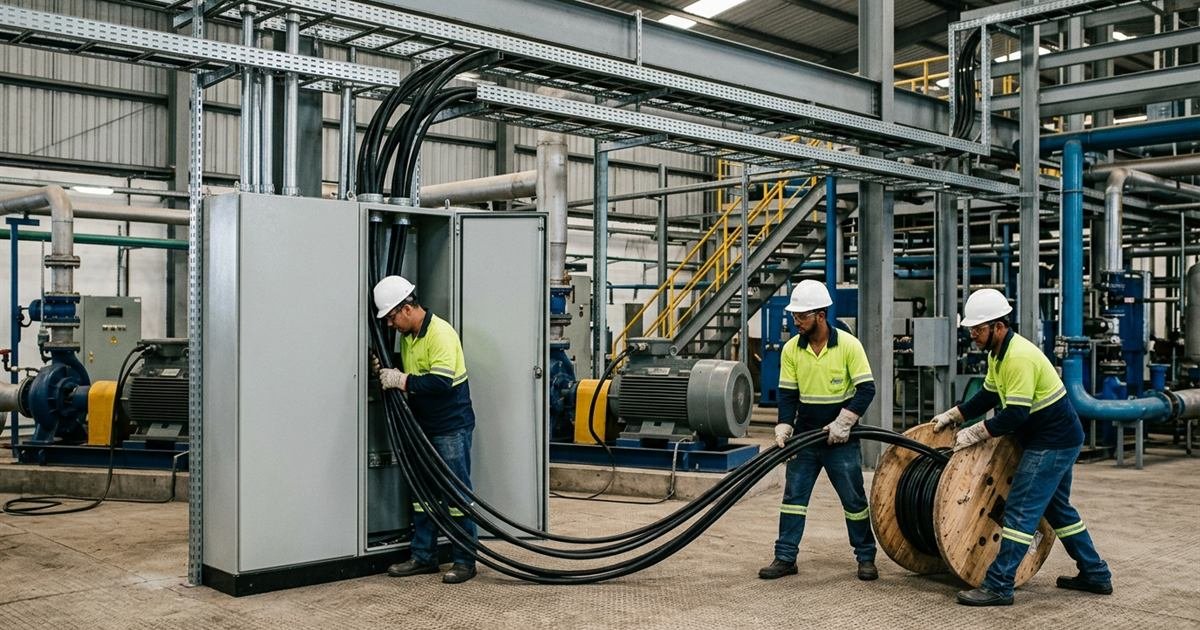

- Infraestrutura e Lançamento de Cabos: Eletrocalhas industriais, leitos para cabos pesados e infraestrutura subterrânea.
- Comissionamento e Start-up: Testes de isolação (Megger), testes de continuidade, parametrização de relés de proteção e energização acompanhada.
6. Erros fatais que causam paradas e prejuízos gigantescos
Ao longo dos anos, atendendo indústrias em Pernambuco, identificamos falhas recorrentes que custam muito caro:
- Expansões sem recálculo ("puxadinhos" elétricos): Adicionar novas máquinas no galpão conectando no primeiro quadro disponível. Resultado: superaquecimento de cabos, disjuntores desarmando no meio da produção e alto risco de incêndio.
- Ignorar a seletividade: Um curto-circuito em um pequeno motor de exaustor desarma o disjuntor geral da fábrica inteira. Seletividade garante que apenas a falha específica seja isolada, mantendo o resto da planta rodando.
- Falta de Manutenção Preventiva em Cabines Primárias: Reaperto de conexões e termografia anual são obrigatórios. Uma falha na mufla de média tensão pode deixar a fábrica sem energia por dias até a substituição.
A Solução Exitogrid: Para indústrias que buscam tranquilidade, oferecemos contratos de manutenção preventiva e preditiva (termografia, análise de qualidade de energia), além da emissão e atualização do PIE (Prontuário de Instalações Elétricas).
A elétrica da sua indústria é o alicerce da sua produção. Não a entregue a amadores. Atendemos Recife, Cabo de Santo Agostinho, Ipojuca, Jaboatão dos Guararapes e todo o estado de Pernambuco, entregando engenharia de alto nível, com credenciamento direto na Neoenergia e cumprimento estrito de todas as normas.
Perguntas Frequentes sobre Instalações Industriais
As instalações industriais lidam com cargas muito mais elevadas, frequentemente envolvendo motores de grande porte, fornos e compressores. Elas geralmente exigem alimentação em média tensão (13,8 kV) e, consequentemente, a construção de uma subestação própria. Os componentes de proteção, controle e automação são muito mais robustos e complexos do que os usados em instalações comerciais.
Em Pernambuco, conforme as normas da Neoenergia e regulações do setor, qualquer instalação com demanda contratada superior a 75 kVA deve ser obrigatoriamente atendida em média tensão (Grupo A), o que exige a instalação de uma subestação transformadora própria.
Os custos variam imensamente conforme o porte e a complexidade. Como referência, em Pernambuco, uma subestação de 150 kVA pode custar entre R$80.000 e R$150.000, enquanto uma de 500 kVA pode variar de R$200.000 a R$400.000. Painéis QGBT industriais variam entre R$15.000 e R$50.000, e sistemas de correção de fator de potência entre R$8.000 e R$25.000.
Os projetos devem rigorosamente seguir a NBR 14039 (instalações de média tensão), NBR 5410 (instalações de baixa tensão), a NR-10 (norma regulamentadora de segurança em eletricidade), além das Normas de Distribuição Unificadas (NDU) específicas da Neoenergia para o estado de Pernambuco.
O QGBT (Quadro Geral de Baixa Tensão) é o principal painel de distribuição elétrica de uma instalação. Ele recebe a energia (geralmente da subestação) e a distribui para os diversos setores e máquinas da indústria, garantindo a proteção geral contra curtos-circuitos e sobrecargas através de disjuntores potentes.
