Resumo: O padrão de entrada conecta a rede da Neoenergia à sua instalação. Para cargas menores (até 75 kW), utiliza-se a medição direta, onde o medidor recebe a corrente total. Para grandes cargas (acima de 75 kW, geralmente exigindo subestação), é obrigatória a medição indireta com uso de TC e TP. O projeto deve seguir a NDU-001 e a aprovação prévia evita prejuízos severos com adequações.
1. O que é o Padrão de Entrada de Energia?
O padrão de entrada é o conjunto de instalações e equipamentos (caixa de medição, disjuntor, cabos, aterramento, haste e poste) responsável por conectar a energia fornecida pela concessionária (Neoenergia, em Pernambuco) à instalação elétrica interna do imóvel do cliente.
Ele funciona como a "porta de entrada" e o ponto de contabilização do seu consumo. É neste ponto que a distribuidora verifica se a instalação é segura para operar. Uma falha de dimensionamento aqui pode causar incêndios, curto-circuitos e a perda da garantia de fornecimento. Para entender o básico, recomendamos a leitura sobre tudo o que você precisa saber sobre entrada de energia.
2. Medição Direta vs Medição Indireta: A Diferença Crucial
A definição entre os dois modelos depende puramente da carga total instalada ou demandada pela unidade consumidora. Veja a diferença técnica entre eles:
| Característica | Medição Direta | Medição Indireta |
|---|---|---|
| Conceito | O medidor é conectado diretamente aos cabos de força, suportando toda a corrente da instalação. | Usa Transformadores de Corrente (TC) e de Potencial (TP) para reduzir os valores lidos pelo medidor. |
| Limite de Carga | Geralmente até 75 kW de demanda (aprox. 112,5 kVA). | Acima de 75 kW (exige projeto de subestação). |
| Caixa/Painel | Caixas poliméricas ou metálicas tipo CM-1, CM-2, CM-3. | Painéis de medição e proteção de grande porte (geralmente abrigados). |
| Aprovação | Mais simples, porém requer atenção às NDUs para evitar reprovação local. | Altamente rigorosa. Exige projeto elétrico completo e ART. |
Cuidado com o Aumento de Carga: Se a sua empresa cresceu e precisa instalar mais equipamentos, você pode ultrapassar o limite da medição direta. Fazer essa alteração sem avisar a concessionária causa a queima do medidor e pesadas multas. Nesses casos, solicite um projeto de aumento de carga urgente.
3. Quando cada tipo é exigido pela Neoenergia (NDU-001)
A Norma de Distribuição Unificada (NDU-001) dita as regras. Veja os limites estabelecidos pela Neoenergia:
- Monofásico (Direta): Para cargas instaladas até 15 kW. Ideal para pequenas residências.
- Bifásico (Direta): Para cargas instaladas até 25 kW. Atende residências de médio porte e pequenos comércios.
- Trifásico Baixa Tensão (Direta): Para cargas até 75 kW. Aplicável a condomínios pequenos, oficinas e grandes comércios. Requer atenção especial à bitola do cabo e disjuntor geral.

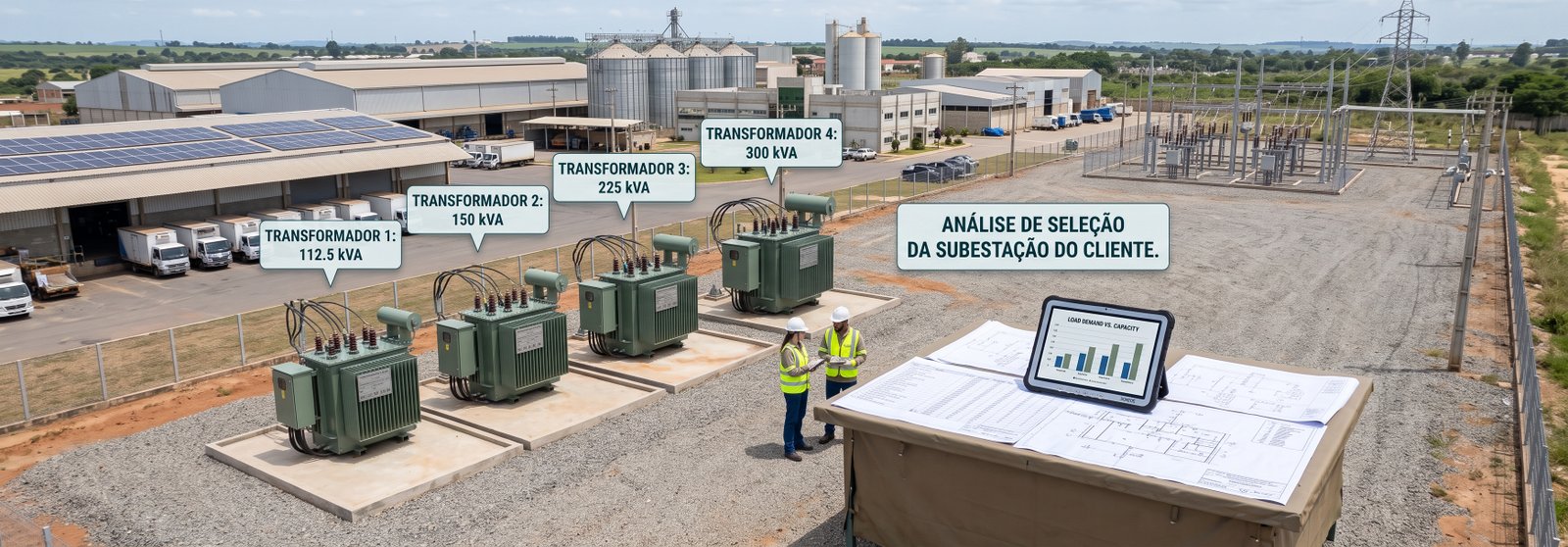

- Trifásico Média Tensão (Indireta): Quando a demanda supera 75 kW, a Neoenergia não fornece mais em Baixa Tensão. É obrigatório receber em Média Tensão (13.8 kV) e possuir uma subestação particular nos padrões NBR 14039. Para aprofundar, veja nosso guia sobre dimensionamento de transformadores.
4. Componentes Essenciais do Padrão de Entrada
O que compõe, na prática, um padrão de entrada? Vamos dissecar os elementos:
Poste Padrão (Pontalete) ou Parede
O suporte físico onde os cabos da rua serão ancorados. Deve respeitar uma altura mínima (geralmente 5 a 7 metros livres). Leia mais sobre a responsabilidade da instalação do poste.
Caixa de Medição e Disjuntor
Invólucro em policarbonato ou chapa metálica tratada. É onde fica o relógio (medidor) da Neoenergia e o disjuntor geral de proteção do cliente (com lacre da concessionária em partes específicas).
Ramal de Entrada (Cabos)
Condutores elétricos que descem do poste até a caixa de medição. A bitola varia segundo a carga e precisa seguir o projeto rigorosamente.
Sistema de Aterramento
Hastes de cobre fincadas no solo e cabos de proteção (terra). Garantem a segurança contra choques e o funcionamento correto das proteções. Um aterramento falho é motivo certeiro de reprovação.
5. Especificações Técnicas (Tabela Resumo)
Para montagens em Pernambuco, a Neoenergia exige tolerâncias precisas:
| Item | Especificação Média (Sempre consulte a NDU) |
|---|---|
| Altura da Caixa (Visor) | Entre 1,50m e 1,70m do piso acabado. |
| Disjuntor Geral | Curva C, selo INMETRO, corrente de ruptura condizente com a rede. |
| Eletroduto Embutido | PVC Rígido ou Aço Galvanizado (se exposto). Sem emendas no trajeto. |
| Aterramento | Haste Copperweld 2,40m, com caixa de inspeção acessível (tampa no nível do solo). |
6. Quanto custa montar o Padrão de Entrada?
Os valores variam muito com a inflação de materiais, mas aqui vai uma estimativa (Pernambuco - 2026):
- Padrão Monofásico/Bifásico simples: Entre R$ 800,00 e R$ 1.500,00 (material + mão de obra do eletricista).
- Padrão Trifásico BT (Cargas maiores, até 75 kW): Pode variar de R$ 2.500,00 a R$ 6.000,00 devido à grossura dos cabos, disjuntores industriais e poste mais robusto.
- Padrão Indireto (Subestação): Orçamentos começam em torno de R$ 35.000,00 e podem passar de R$ 100.000,00 dependendo do transformador. Nestes casos, o projeto elétrico assinado por engenheiro é inegociável para aprovação.
7. Erros Comuns e Reprovação na Vistoria
Após gastar com material e equipe, a Neoenergia vai ao local vistoriar. E aí vem a dor de cabeça. Confira os erros que mais causam reprovação, e veja mais detalhes no post sobre motivos de reprovação na vistoria:
Caixa fora de prumo ou altura: Instalar a caixa de medição muito alta (acima de 1,70m) ou muito baixa, ou concretá-la torta.
Cabo rígido onde exige flexível (ou vice-versa): Falta de terminal tipo pino ou ilhós nos cabos flexíveis causa mau contato e a concessionária não liga.
Aterramento invisível: Concretar por cima da haste de terra sem deixar a caixa de inspeção. O fiscal precisa ver a conexão do cabo com a haste.
