Por que planejar a energia do seu galpão? O dimensionamento correto da entrada elétrica evita interrupções, multas pesadas por baixo fator de potência e previne riscos de incêndio. A principal regra de ouro a saber: se a soma total das cargas instaladas (iluminação, motores, ar-condicionado) ultrapassar os 75 kW, o seu galpão será obrigado a instalar uma subestação para receber energia em média tensão (13,8 kV) através da concessionária.
1. Por que galpões comerciais têm necessidades elétricas especiais?
Diferente de residências ou pequenos comércios, um galpão comercial, logístico ou industrial possui características agressivas de consumo e distribuição energética. Uma infraestrutura mal dimensionada pode acarretar sérios problemas operacionais, custos desnecessários com energia e, em casos mais graves, paralisação total das atividades.
Essas instalações abrigam uma combinação de cargas pesadas, tais como:
- Sistemas de Iluminação Industrial e Comercial: Grandes extensões requerem projetos luminotécnicos que utilizam potentes luminárias LED de alto rendimento. Embora eficientes, a quantidade massiva eleva a carga total e demanda circuitos segregados.
- Refrigeração e Ar-Condicionado de Alta Potência: Para manter estoques de perecíveis ou apenas o conforto térmico de vastas áreas operacionais, compressores e chillers industriais são amplamente utilizados. Eles geram picos de partida muito elevados.
- Motores e Maquinário Pesado: Empilhadeiras elétricas, pontes rolantes, esteiras transportadoras e motores de processos fabris. Estes equipamentos introduzem energia reativa na rede, alterando bruscamente o fator de potência.
- Cargas Não Lineares: Inversores de frequência e computadores em grande escala podem gerar harmônicas que sobrecarregam o condutor neutro, exigindo dimensionamento adequado de todo o sistema através de instalação elétrica industrial altamente qualificada.
2. Como calcular a carga total do galpão (Memorial de Cálculo)
O coração do projeto elétrico de um galpão é o Memorial de Cálculo. O engenheiro eletricista responsável fará um levantamento detalhado de toda a carga instalada e, em seguida, aplicará os fatores de demanda.
O que é o Fator de Demanda? Trata-se de um índice que reconhece matematicamente que nem todos os equipamentos de um galpão estarão ligados ao mesmo tempo na potência máxima. Ao invés de dimensionar cabos e transformadores para 100% de uso simultâneo, utiliza-se tabelas normatizadas da concessionária (como a Neoenergia) para dimensionar a entrada de forma realista e mais econômica.
Etapas do Cálculo:
- Levantamento das Cargas de Iluminação e Tomadas: Baseia-se na área total construída e nas normas NBR 5410. Calcula-se a densidade de potência necessária.
- Cargas Específicas (TUE): Somatório de ares-condicionados, fornos, soldas e aquecedores de água. Cada aparelho possui um fator de demanda específico.
- Motores: A potência dos motores (medida em CV ou HP) é convertida para Watts e kW. Aplica-se fatores de simultaneidade dependendo da quantidade de motores operando.
- Soma e Enquadramento: A Demanda Máxima (kW) definirá o tipo de entrada (bifásica, trifásica, baixa ou média tensão) e o disjuntor geral de proteção.
3. Tipos de Entrada por Porte do Galpão
De acordo com o cálculo realizado, o galpão será enquadrado em uma categoria tarifária e técnica. Essa etapa dita todo o escopo do projeto, a necessidade de espaço físico para abrigos e os custos envolvidos. Confira as quatro principais categorias:
| Porte do Galpão | Carga Instalada (kW) | Tipo de Fornecimento | Infraestrutura Exigida |
|---|---|---|---|
| Pequeno | Até 25 kW | Bifásica ou Trifásica BT | Medição Direta padrão (Caixa de medição em poste ou muro). |
| Médio | 26 kW a 75 kW | Trifásica BT | Medição Direta padrão com disjuntor maior (geralmente até 125A), cabos de maior bitola. |
| Grande | 76 kW a 300 kW | Trifásica MT (Média Tensão) | Subestação Obrigatória. Medição Indireta (uso de TCs e TPs), cabine primária abrigada ou subestação aérea em poste duplo. |
| Industrial | Acima de 300 kW | Trifásica MT ou AT | Subestação dedicada (geralmente abrigada de alvenaria), painéis de QGBT pesados, bancos de capacitores automáticos e CCMs. |
Alerta: Se você declarar menos carga apenas para se manter na Baixa Tensão (até 75kW) e ligar maquinários escondidos posteriormente, os disjuntores da Neoenergia e do seu padrão desarmarão constantemente, podendo causar curtos-circuitos severos e queimas de compressores por subtensão.
4. Etapas do Projeto Elétrico para Galpão (Processo de Aprovação)
O processo de idealização, aprovação e ligação de um galpão novo (ou aumento de carga) segue ritos rigorosos. Um pequeno erro em qualquer destas fases pode gerar atrasos de meses.
Passo 1: Levantamento de Cargas e Layout
O engenheiro recolhe a lista completa de equipamentos que serão usados no galpão, assim como o layout arquitetônico para determinar os melhores caminhos dos eletrodutos e cabos.
Passo 2: Memorial de Cálculo e Fator de Demanda
Elaboração dos diagramas unifilares e cálculos precisos de queda de tensão, demanda, dimensionamento de cabos (condutores) e proteções.
Passo 3: Escolha do Padrão de Entrada
Com a demanda total estipulada, o engenheiro define formalmente se a entrada será em Baixa Tensão (BT) ou Média Tensão (MT). Caso seja MT, inicia-se o projeto focado da subestação.
Passo 4: Emissão do Projeto com ART
As pranchas, memoriais e formulários normatizados são concluídos. O engenheiro emite e paga a Anotação de Responsabilidade Técnica (ART) do CREA, responsabilizando-se criminal e civilmente pelas definições.
Passo 5: Aprovação na Neoenergia
A documentação e o projeto digital são submetidos via portal de serviços. A concessionária fará a avaliação técnica para garantir o cumprimento das Normas de Distribuição (NDUs).
Passo 6: Execução da Obra e Vistoria
Com o projeto 100% aprovado, a obra é executada fielmente ao desenho técnico. Ao final, solicita-se a vistoria. O inspetor da concessionária avalia o local, e estando de acordo, libera a instalação do medidor e a energização do galpão.
Garantia de Aprovação Rápida para o Seu Galpão
A Exitogrid é credenciada pela Neoenergia. Elaboramos, aprovamos e executamos o projeto elétrico completo do seu galpão com extrema agilidade e aderência às normas, evitando que sua obra sofra paralisações e atrasos na ligação.
5. Subestação para Galpão: Quando é Obrigatória?
Uma dúvida muito comum de empresários e gestores é sobre o momento exato em que devem investir em uma subestação própria.
A regra das concessionárias no Brasil (como a Neoenergia) é bastante clara: qualquer instalação comercial ou industrial que possua carga instalada superior a 75 kW é obrigada a ser atendida em Média Tensão (13,8 kV).

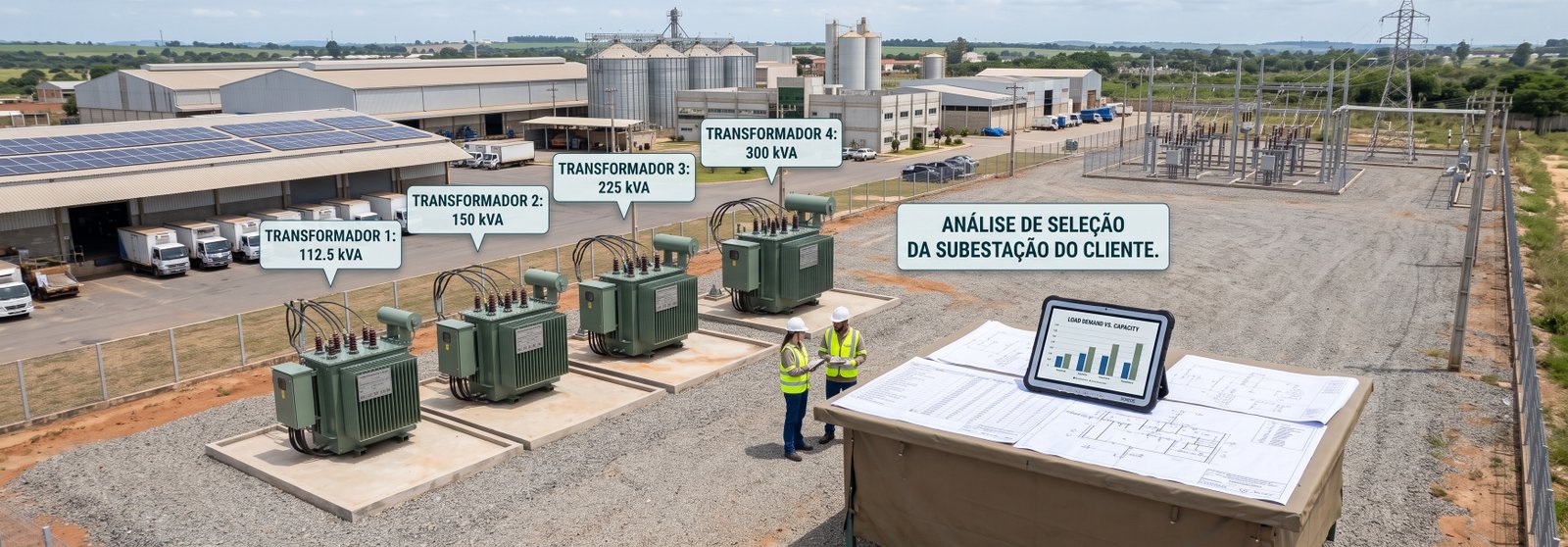

O que isso significa na prática? Significa que a distribuidora de energia não enviará cabos de baixa tensão (220/380V) até o seu galpão. Ela entregará a energia em "alta voltagem" (Média Tensão), e você, através da sua infraestrutura, deverá rebaixar essa energia para os níveis de consumo. E para isso, a construção de uma subestação e o dimensionamento correto do transformador são obrigatórios.
6. QGBT e CCM: O Cérebro Elétrico do Galpão
Uma vez que a energia adentra o galpão comercial, ela precisa ser distribuída com total segurança. É neste ponto que entram os grandes painéis elétricos.
- QGBT (Quadro Geral de Baixa Tensão): Como o próprio nome diz, é o coração da distribuição. Ele recebe toda a carga do transformador e a subdivide em disjuntores menores para os quadros setoriais do galpão (iluminação de fachada, área administrativa, tomadas de pátio, etc). O QGBT é essencial para isolar falhas: se um curto acontecer na área do refeitório, apenas o disjuntor daquele setor desarmará no QGBT, sem desligar toda a produção.
- CCM (Centro de Controle de Motores): Galpões logísticos com sistemas de esteiras ou indústrias leves que operam maquinários concentram seus comandos de partida, proteção térmica e contatores neste painel. Ele agrupa a gestão dos motores, permitindo controle seguro, automação e monitoramento de falhas e aquecimentos.
7. Quanto Custa Projetar e Adequar a Entrada?
Os custos de aprovação e montagem de uma entrada de energia para galpões variam consideravelmente de acordo com o porte e a infraestrutura exigida pela concessionária. Abaixo, uma estimativa genérica focada na realidade da região Nordeste e padrões Neoenergia:
| Tipo de Obra | Custo de Projeto e Engenharia | Custo Médio de Materiais e Execução (R$) |
|---|---|---|
| Padrão BT (até 75 kW) | R$ 1.200 a R$ 2.500 | R$ 5.000 a R$ 12.000 |
| Subestação Aérea (Poste Duplo, até 300 kVA) | R$ 3.500 a R$ 6.000 | R$ 35.000 a R$ 55.000 (Incluindo transformador) |
| Subestação Abrigada (Alvenaria, > 300 kVA) | R$ 6.000 a R$ 12.000+ | R$ 80.000 a R$ 200.000+ (Transformador, QGBT, barramentos, cabine) |
Valores estimativos que podem variar pela necessidade de extensões de rede, qualidade dos quadros elétricos e complexidade arquitetônica do terreno. Para um orçamento preciso, consulte nossos engenheiros.
8. Erros Comuns em Galpões (E Como Evitá-los)
Investir milhares de reais e, no primeiro mês de operação, receber multas ou sofrer paradas repentinas é um cenário desolador. Veja os erros cruciais que sua equipe de engenharia deve evitar:
- Subdimensionamento de Eletrocalhas e Cabos: Em um esforço para economizar cobre e estrutura, projetistas inexperientes usam cabos em seu limite térmico máximo. Como os galpões são muito longos, a queda de tensão ao longo do cabo faz com que os motores na extremidade do galpão operem forçados e desarmem, esquentando a fiação, e acarretando em um altíssimo risco de incêndio.
- Ignorar as Multas por Fator de Potência: Cargas indutivas geram "energia suja" (reativa). Se a sua instalação apresentar fator de potência inferior a 0,92, a concessionária cobrará pesadas multas (UFER/DRER) na fatura mensal. A solução correta é o planejamento e instalação preventiva de Bancos de Capacitores automáticos, que eliminam essas cobranças indevidas.
- Aterramento Deficiente: Estruturas metálicas de galpões e maquinários industriais necessitam de uma malha de aterramento robusta (integrada ao SPDA). Aterramentos malfeitos não protegem as placas eletrônicas caras (inversores) e não garantem o desarme correto de disjuntores de fuga (DR) na proteção de vidas humanas.
A Solução Exitogrid: Nossos projetos são desenvolvidos integrando todas as disciplinas de engenharia simultaneamente — do levantamento exato de carga para prevenir multas e superaquecimentos, até o laudo final de comissionamento.
