Por que padronizar os ramais de ligação no loteamento? A padronização definida ainda na fase de projeto da rede elétrica do loteamento garante que cada lote tenha um ponto de derivação acessível e dentro da distância máxima de 30 metros exigida pelas NDUs da concessionária. Isso evita que futuros proprietários tenham suas ligações de energia reprovadas, cruzem cabos sobre outros lotes ou sejam forçados a custear a instalação de postes extras.
1. Entendendo o Ramal de Ligação e sua Importância

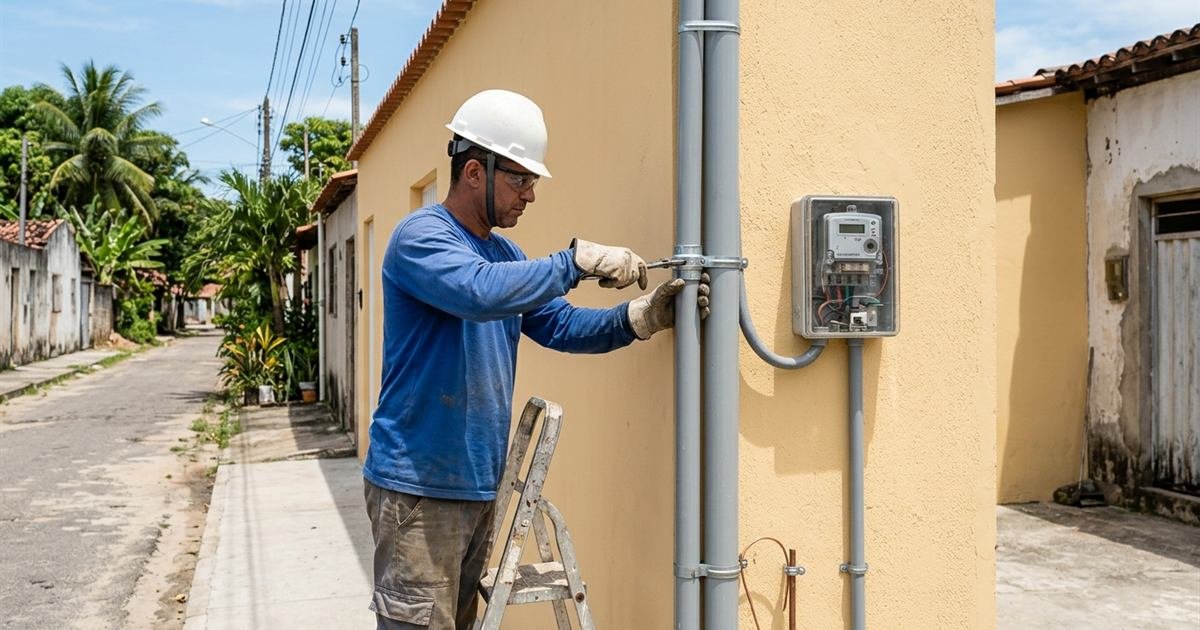

O ramal de ligação é o trecho de condutores e acessórios que interliga a rede de distribuição da concessionária (geralmente o poste da rua) até o ponto de entrega de energia (o padrão de entrada) no limite da propriedade do cliente. Ele é a ponte vital que leva a energia da rede pública para dentro da residência ou comércio.
Muitas vezes negligenciado na concepção urbana de novos bairros, um ramal mal planejado gera dores de cabeça não apenas para a loteadora, mas principalmente para o cliente final. A padronização dos ramais consiste em definir, lote a lote, onde ficará posicionado o poste da concessionária na calçada e onde o cliente deverá, obrigatoriamente, construir o seu padrão de entrada, assegurando a viabilidade técnica da ligação.
2. O que dizem as Normas (NDU) sobre o Ramal de Ligação?
A Neoenergia, através das suas Normas de Distribuição Unificadas (NDU), estabelece regras muito rígidas sobre como um ramal de ligação deve ser construído para ser aprovado.
- Comprimento Máximo (30 Metros): O ramal de ligação aéreo não pode ter comprimento superior a 30 metros, medidos desde o ponto de derivação no poste da rede até o ponto de ancoragem no padrão de entrada. Ultrapassar essa distância acarreta queda de tensão inaceitável e sobrecarga mecânica nos condutores. Se o lote não possuir um poste num raio de 30 metros, a ligação será sumariamente reprovada.
- Cruzamento de Ramais: As normas proíbem que o ramal de ligação de um cliente cruze o terreno de terceiros ou passe sobre áreas construídas que não lhe pertençam, visando garantir a segurança contra choques e incêndios e o livre acesso para manutenção.
- Altura Mínima (Flebcha): O cabo deve manter uma altura mínima do solo, que geralmente é de 5,5 metros em vias com tráfego de veículos pesados e 4,5 metros em ruas residenciais, até atingir o pontalete do padrão, que deve ter altura compatível (normalmente entre 5 e 7 metros, dependendo de cruzar ou não a rua).
- Cabos Permitidos: Utiliza-se cabo do tipo multiplexado (fase isolada e neutro nu de sustentação). A bitola dos condutores varia de 10mm² até 25mm², dimensionado conforme a carga instalada, e pode ser monofásico, bifásico ou trifásico.
Cuidado: Lotes "Esquecidos" - O erro mais comum em projetos de rede mal feitos é a distribuição desordenada dos postes. Se um lote no final da quadra ficar sem um poste próximo, o futuro morador precisará pagar pela instalação de um poste particular extra ou solicitar uma extensão de rede para a concessionária, atrasando sua obra em meses.
3. Ramal Padronizado vs. Não Padronizado
A diferença entre um loteamento que previu a posição dos ramais e um que deixou "a cargo do cliente" é brutal. Veja a comparação:
| Característica | Loteamento com Ramais Padronizados | Loteamento Sem Padronização |
|---|---|---|
| Localização do Padrão | Definida em projeto, no limite frontal, lado correto | Cliente escolhe aleatoriamente, muitas vezes em locais de difícil acesso |
| Distância do Poste | Garantida sempre < 30 metros | Pode ultrapassar 30m, resultando em reprovação da ligação |
| Estética Visual | Cabos organizados, sem cruzamentos "teia de aranha" | Poluição visual alta, cabos cruzando a rua e lotes vizinhos |
| Aprovação e Ligação | Imediata após a vistoria técnica | Alta chance de reprovação, exigindo adequações caras do cliente |
| Custo para o Cliente | Baixo (apenas construção do padrão padrão) | Alto (pode precisar de mini-postes internos ou extensão de rede) |
Seu loteamento precisa de um projeto de rede inteligente?
A Exitogrid realiza o projeto completo de rede elétrica para loteamentos, garantindo a locação correta dos postes e a padronização dos ramais para todos os lotes, assegurando aprovação rápida na Neoenergia e zero retrabalho.
4. Posicionamento Estratégico: Onde o Padrão Deve Ficar?
Para padronizar com eficiência, o projetista elétrico do loteamento deve orientar o projeto arquitetônico/urbanístico sobre algumas regras essenciais:
- Sempre na Divisa Frontal: O padrão de entrada (caixa de medição) deve ser instalado no limite do lote com a via pública, permitindo que o leiturista da concessionária faça a leitura sem precisar entrar na propriedade.
- Lado Oposto à Garagem: Para evitar que a descida do ramal aéreo atrapalhe a entrada de veículos de grande porte, padroniza-se a instalação do poste da concessionária e do padrão de medição em um dos cantos do lote, preferencialmente longe do rebaixamento de calçada da garagem.
- Postes na Divisa de Lotes: Uma excelente prática em loteamentos é locar os postes da rede de distribuição exatamente na linha divisória entre dois lotes. Dessa forma, um único poste pode servir como ponto de derivação para os ramais de ligação de até 4 lotes (dois de um lado da rua, dois do outro), economizando infraestrutura e garantindo que ninguém fique distante da rede.
5. Como Implementar a Padronização de Ramais na Prática
O sucesso desse modelo depende da integração entre a engenharia elétrica, a construtora do loteamento e a comunicação com os futuros moradores.
Locação Inteligente de Postes
O engenheiro elabora o projeto da rede elétrica posicionando os postes estrategicamente nas divisas dos lotes, verificando através do raio de 30 metros se absolutamente todos os terrenos têm cobertura direta sem precisar cruzar lotes de terceiros.
Criação das Diretrizes Construtivas
A loteadora elabora um "Manual de Construção" ou "Convenção do Loteamento" que inclui uma planta específica de padronização, indicando aos compradores exatamente em qual canto do terreno eles devem construir sua mureta e padrão de entrada.
Fiscalização das Obras Particulares
Durante o desenvolvimento do bairro, a administração do loteamento orienta os proprietários para que não construam o padrão recuado para dentro do terreno (o que dificulta a leitura) e respeitem a altura correta do pontalete para garantir a flecha mínima dos cabos do ramal.
Vantagem Imediata: Loteamentos que adotam essa padronização têm um índice de aprovação de ligação nova (ligação de energia para as casas recém-construídas) próximo a 100%, gerando uma percepção de extrema organização e alta qualidade perante os clientes que compraram os lotes.
6. Conclusão: Engenharia Estratégica Faz a Diferença
O projeto elétrico de um loteamento vai muito além de "passar fios". Envolve urbanismo, estética e conformidade rigorosa com normas complexas. Ignorar a padronização dos ramais de ligação pode parecer uma economia de tempo na prancheta, mas resultará em caos na hora em que o bairro começar a ganhar vida e as casas precisarem de energia.
Conte sempre com uma empresa especializada em projetos de subestação e loteamentos para garantir que a infraestrutura do seu empreendimento seja impecável, valorizando os lotes e blindando sua marca de reclamações futuras.
