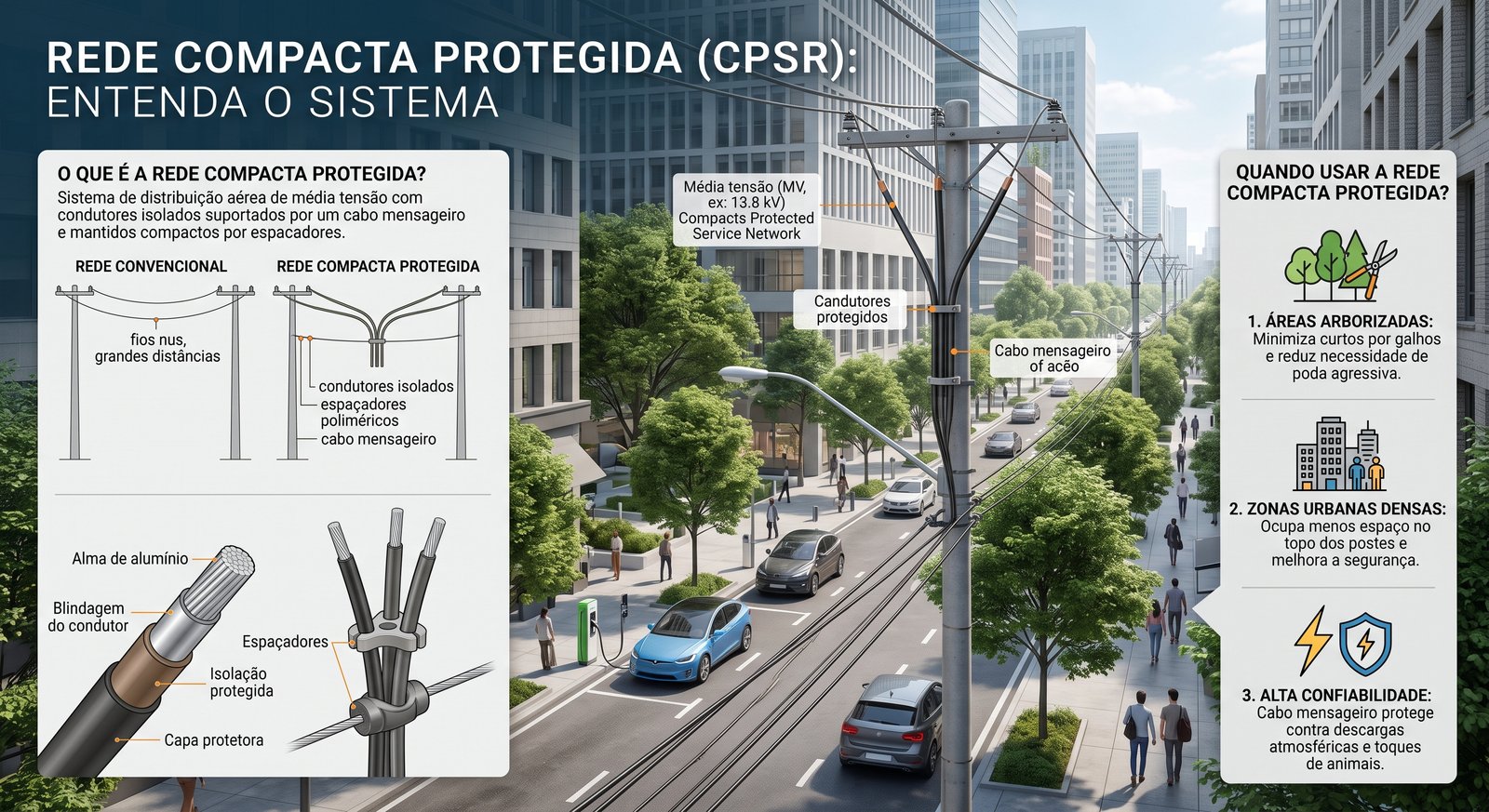

O que é rede compacta protegida? A rede compacta protegida é um sistema de distribuição elétrica em média tensão que utiliza cabos cobertos por uma camada polimérica protetora (como o XLPE). Em vez de utilizar as tradicionais cruzetas largas da rede nua, as fases são sustentadas e separadas por espaçadores losangulares ao longo de um cabo mensageiro de aço. Essa configuração reduz as interrupções por galhos de árvores, diminui a faixa de servidão e entrega melhores indicadores de qualidade de energia (DEC e FEC).
1. Entendendo a Rede Compacta Protegida (Spacer Cable)
O conceito de rede elétrica aérea no Brasil passou por grandes inovações nas últimas décadas. Se antes só víamos a clássica rede nua - cabos esticados sobre amplas cruzetas de madeira ou concreto -, hoje a rede compacta protegida domina as expansões urbanas.
Também conhecida internacionalmente como spacer cable, essa tecnologia consiste em agrupar as três fases de média tensão muito mais próximas umas das outras. Como isso é possível sem causar curto-circuito? Graças a dois elementos vitais:
- Cabos Cobertos: Ao contrário dos condutores nus de alumínio, os cabos da rede compacta recebem uma ou mais camadas de polímero termofixo, frequentemente o XLPE (polietileno reticulado). Essa proteção evita que o toque rápido e acidental entre as fases ou com elementos externos cause uma falta na rede.
- Espaçadores e Cabo Mensageiro: As fases não são mais sustentadas apenas pelos postes. Existe um robusto cabo de aço ou liga de alumínio super reforçada chamado mensageiro, que é tencionado de poste a poste. Sobre esse mensageiro, penduram-se espaçadores (peças plásticas em forma de losango ou triângulo) que seguram e mantêm a distância exata entre as fases.
Cuidado com a confusão: Rede protegida não é rede isolada! A cobertura polimérica evita curtos instantâneos ao contato com galhos e pássaros, mas NÃO impede choques elétricos caso uma pessoa toque nos cabos. Ela é segura para o sistema elétrico, mas permanece letal para o contato humano indevido.
2. Diferença para a Rede Convencional e a Subterrânea
A escolha da infraestrutura é uma das decisões de engenharia e planejamento mais críticas, especialmente em obras que demandam aprovação de rede elétrica para loteamentos ou condomínios. Vamos analisar as diferenças essenciais.
Rede Nua Convencional
A rede nua (convencional) utiliza condutores de alumínio (CAA ou CA) totalmente desprovidos de cobertura isolante. Por serem desencapados, as fases precisam ficar muito distantes umas das outras - geralmente apoiadas em cruzetas de mais de 1,5 a 2 metros de largura - para que o próprio ar sirva como isolante.
O problema é que o mínimo toque de um galho úmido, um pássaro de grande porte ou uma pipa gera um curto-circuito, desarmando o religador da subestação e deixando todo mundo no escuro. Além disso, as árvores precisam ser drasticamente podadas de forma constante para evitar toques.
Rede Subterrânea
Na outra ponta, temos a rede subterrânea. Ela utiliza cabos plenamente isolados, providos de blindagem metálica e espessa camada de isolação. Como são enterrados, ficam 100% protegidos contra tempestades, quedas de árvores e vandalismo, oferecendo também uma estética impecável (sem fios aparentes). O grande revés é o custo elevado das obras civis (valas, envelopamento e caixas de passagem), que torna o investimento inicial consideravelmente superior.
A Rede Compacta: O Meio-Termo Perfeito
A rede compacta protegida se posiciona exatamente no meio. Ela oferece uma estética muito mais limpa que a convencional, reduz drasticamente as falhas e os custos de manutenção com podas, mas possui um custo de implantação muito mais acessível que a subterrânea.
| Característica | Rede Convencional Nua | Rede Compacta Protegida | Rede Subterrânea Isolada |
|---|---|---|---|
| Impacto Estético | Alto (muitos fios, cruzetas largas) | Médio (visual limpo, cabos próximos) | Baixo (sem fios aparentes na rua) |
| Poda de Árvores | Constante e agressiva (em formato "V") | Esporádica e branda | Nenhuma |
| Resistência a Intempéries | Baixa (qualquer vento forte pode causar falha) | Alta (o mensageiro segura e a capa protege) | Máxima (totalmente imune) |
| Custo de Instalação | Baixo (R$ 50 a R$ 150/m) | Médio (R$ 100 a R$ 250/m) | Alto (R$ 300 a R$ 800/m) |
| Qualidade de Energia (DEC e FEC) | Pior (mais quedas) | Boa (reduz até 80% das falhas) | Excelente (interrupções raras) |
3. As Principais Vantagens da Rede Compacta
Os ganhos não se resumem apenas ao visual. Implementar o sistema spacer cable traz benefícios profundos na engenharia e na operação:
- Menor Faixa de Servidão: Como os cabos estão muito próximos, a rede inteira fica muito "estreita". Isso permite que ela passe em vias apertadas ou calçadas estreitas onde uma rede convencional jamais seria aprovada pelas normativas de segurança (pois bateria nas varandas dos prédios).
- Redução Drástica na Poda: Você já precisou acionar a prefeitura ou a concessionária para cortar galhos que estão nos fios? Com a rede protegida, a necessidade diminui, preservando a arborização. Leia mais sobre de quem é a responsabilidade pela poda de árvores perto da rede elétrica.
- Melhoria nos Indicadores DEC e FEC: Para a Neoenergia, assim como para as indústrias conectadas, a continuidade do fornecimento é vital. A rede compacta reduz as interrupções de energia. Se você é um gestor de indústria, vale a pena entender como medir a qualidade do fornecimento (DEC e FEC) impacta sua produção.
- Robustez Mecânica: O cabo mensageiro é o "herói invisível". Se uma árvore de médio porte cai sobre a rede compacta, na maioria das vezes o mensageiro suporta o peso, e como as fases têm a capa polimérica, a energia não desarma e os fios não partem.
4. Quando Usar: Áreas Arborizadas, Loteamentos e Cidades
Não é à toa que em grandes cidades como Recife, onde bairros como Casa Forte, Espinheiro e Graças possuem árvores centenárias, a rede compacta se tornou o único caminho viável.
Se você é um construtor, desenvolvedor imobiliário ou empresário, deve considerar a rede compacta nas seguintes situações:
- Loteamentos de Alto Padrão: Condomínios fechados em Aldeia (Camaragibe) ou no Litoral Sul de Pernambuco (como Muro Alto e Porto de Galinhas). A estética é exigida pelos moradores e o salitre marítimo tem menor área de contato em redes compactas, embora componentes especiais anticorrosão sejam necessários.
- Ruas com Calçadas Estreitas: Locais onde não é possível garantir o afastamento mínimo entre a rede nua de média tensão e a fachada dos edifícios e sacadas (como exigido pela NBR 15688 e normas da Neoenergia).
- Sistemas de Alta Confiabilidade: Alimentadores exclusivos de grandes projetos de subestação industriais, hospitais ou shoppings, onde o desligamento imprevisto por uma pipa enroscada causa prejuízos de milhares de reais.
Exemplo Real em Pernambuco: Em vários loteamentos recentes no Agreste e Sertão, prefeituras e a própria concessionária (Neoenergia) já não aprovam mais redes nuas convencionais em áreas densas. A aprovação da planta obriga o projeto de rede compacta como padrão mínimo construtivo para as novas vias.
5. Normas da Neoenergia e Expectativa de Custos (2026)
Quando falamos de construção de redes de distribuição, quem dita as regras em Pernambuco, Bahia, Rio Grande do Norte e outros estados atendidos pelo grupo é a Neoenergia, através das NDU (Normas de Distribuição Unificadas).
A NDU especifica com precisão as bitolas dos cabos protegidos (geralmente de 50 mm², 150 mm² até maiores dependendo do fluxo de carga), a força de tração máxima do mensageiro, os tipos de estribos, braços antibalanço em "C" e o espaçamento exato entre os postes (os chamados vãos).
E quanto ao preço? É impossível cravar um valor exato sem projeto, pois o terreno dita o espaçamento dos postes. Contudo, em 2026, os indicadores de mercado da Exitogrid apontam os seguintes valores médios para o "pacote completo" (postes, cabos, ferragens, transformadores e mão de obra):
- Rede Nua Convencional: R$ 50,00 a R$ 150,00 por metro.
- Rede Compacta Protegida: R$ 100,00 a R$ 250,00 por metro.
- Rede Subterrânea: R$ 300,00 a R$ 800,00 por metro (podendo ultrapassar R$1000 dependendo da pavimentação).
6. Passo a Passo: Como Aprovar e Instalar sua Rede Compacta
O sucesso e a agilidade da sua obra dependem diretamente de seguir os trâmites corretos. Um passo em falso na engenharia pode atrasar o lançamento do seu loteamento em meses.
Estudo de Viabilidade e Projeto
Levantamento topográfico da área. O engenheiro da Exitogrid projeta o traçado, define o tamanho dos postes, faz o cálculo de tração mecânica do cabo mensageiro, dimensionamento elétrico dos cabos cobertos de média tensão e baixa tensão (rede multiplexada) e gera o memorial descritivo.
Submissão Digital
O projeto completo (plantas, ART, cálculos, documentação imobiliária) é protocolado. Graças ao know-how de uma empresa credenciada, evitam-se reprovações bestas. A Neoenergia analisará e, estando conforme as NDU, emitirá a carta de aprovação do projeto de extensão de rede.
Execução da Instalação
Início das obras. Furações, cravamento de postes, instalação de estais (para sustentar a tração). Lança-se primeiro o cabo mensageiro. Em seguida, amarram-se os espaçadores, e por fim os condutores protegidos são passados através deles. Tudo isso respeitando estritamente os raios de curvatura para não danificar o XLPE.
Vistoria e Energização
Após concluída, a obra é inspecionada pela equipe técnica da Neoenergia. Comprovando que a rede construída está idêntica ao projeto aprovado, a concessionária autoriza a interligação (o "tie-in") à rede da rua existente e o loteamento ou indústria é energizado.
