O que é a rede subterrânea de energia? Trata-se de uma infraestrutura elétrica onde condutores (cabos XLPE/EPR) e equipamentos de proteção ou seccionamento ficam abaixo da superfície do solo. É uma solução que elimina a fiação exposta. Embora possua um custo de implantação de 3 a 5 vezes maior que o de redes aéreas convencionais, ela apresenta vantagens imensas: proteção superior contra interpéries (ventos, chuvas), risco quase nulo de curtos-circuitos por queda de árvores, valorização estética e confiabilidade contínua. Condomínios de alto padrão, indústrias e shoppings optam por esse sistema.
Rede Subterrânea vs Rede Aérea: As Diferenças Fundamentais
O conceito básico é simples, mas as diferenças técnicas e operacionais são enormes. Nas redes aéreas, condutores nus ou multiplexados são suspensos em postes de concreto, expondo-se a descargas atmosféricas (raios), ventanias, galhos de árvores e colisões de veículos em postes. Esses fatores causam a maioria das quedas de energia urbanas.

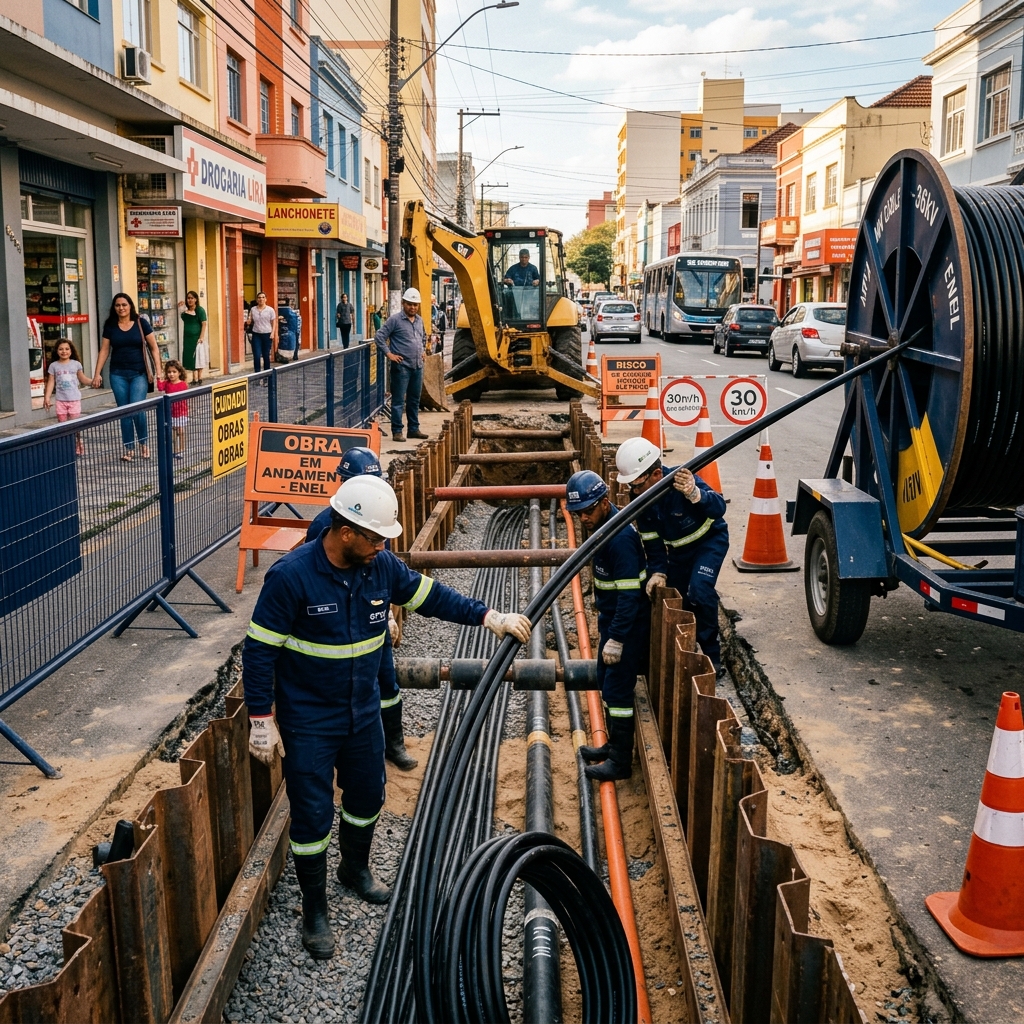

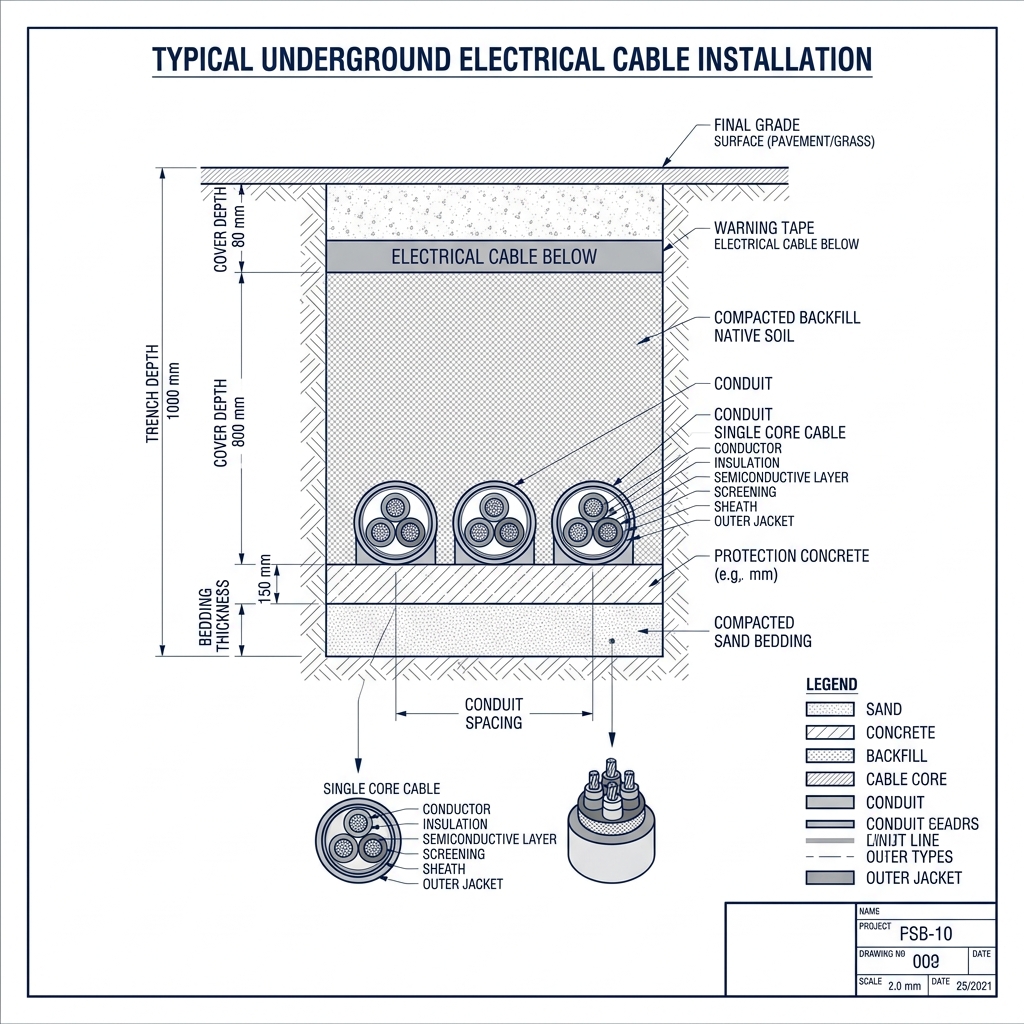

Já a rede subterrânea aloja os cabos dentro de dutos corrugados de PEAD (Polietileno de Alta Densidade) ou eletrodutos de PVC rígido, instalados em valas ou galerias técnicas blindadas. Nesses sistemas, as interligações e derivações ocorrem em caixas de passagem subterrâneas, mantendo a superfície visualmente limpa e segura. Esta abordagem exige projetos rigorosos que prevejam drenagem, escoamento de calor (já que a terra dissipa menos calor que o ar) e impermeabilidade, e qualquer projeto de subestação atrelado à rede deve contemplar a entrada de média tensão pelo solo.
Vantagens da Rede Subterrânea de Energia
Muitos empreendedores, especialmente de loteamentos e condomínios de alto padrão, enxergam a rede subterrânea não como um gasto, mas como um investimento estratégico. A seguir, destacamos os principais benefícios:
- Estética e Valorização Imobiliária: A eliminação de fios elétricos e postes proporciona uma fachada e paisagismo muito mais limpos. O mercado imobiliário valoriza significativamente propriedades livres da chamada "poluição visual".
- Maior Confiabilidade e Redução de Apagões: Cabos subterrâneos não sofrem com tempestades severas, quedas de árvores ou colisões de trânsito. A estabilidade do fornecimento de energia é notavelmente maior.
- Segurança Ampliada: Como os cabos não estão expostos, o risco de choque elétrico acidental para transeuntes ou trabalhadores é reduzido drasticamente.
- Menor Necessidade de Poda de Árvores: Redes aéreas requerem manutenção constante e agressiva da vegetação para evitar curtos. Redes subterrâneas convivem em harmonia com o paisagismo.
- Menor Interferência Eletromagnética: O enterramento dos cabos reduz o campo eletromagnético emitido para o exterior, minimizando interferências em sinais de telecomunicações.
Desafios e Desvantagens a Considerar
Como em qualquer solução de infraestrutura, existem pontos de atenção e desvantagens que devem ser pesados no momento de decidir pela rede subterrânea.
- Custo de Implantação: A construção da infraestrutura subterrânea (valas, dutos, caixas, envelopamento de concreto) eleva o custo inicial para 3 a 5 vezes mais em comparação à rede aérea equivalente.
- Manutenção e Identificação de Falhas: Quando há um defeito no cabo, localizá-lo exige equipamentos específicos e de alto custo (como aparelhos de reflectometria). Além disso, o reparo pode envolver a escavação ou o rompimento do calçamento.
- Vulnerabilidade a Alagamentos: Se as caixas de passagem e inspeção não forem perfeitamente projetadas e seladas, inundações severas podem causar infiltrações e deterioração ao longo dos anos.
- Dissipação de Calor: Cabos enterrados dissipam calor com mais dificuldade do que os cabos ao ar livre. Isso significa que, para uma mesma corrente, o cabo subterrâneo precisa ter uma seção nominal (espessura) um pouco maior, impactando no custo dos materiais.
Quando é indicado optar pela Rede Subterrânea?
A escolha por redes subterrâneas varia conforme o orçamento e as necessidades de confiabilidade e segurança de cada cliente. Os cenários onde o uso é mais justificado são:
- Condomínios Residenciais Horizontais: Onde a qualidade de vida, a segurança (crianças, esportes, trânsito interno) e a estética justificam o custo inicial.
- Shoppings Centers e Centros Comerciais: A demanda por um visual atraente e a impossibilidade de conviver com falhas prolongadas tornam o sistema embutido a única opção sensata.
- Hospitais e Clínicas: Instituições de saúde não podem arriscar falhas no fornecimento que redes aéreas estão sujeitas a causar. Nestes casos, frequentemente existe um projeto integrado de instalação de subestação e a distribuição é quase totalmente subterrânea.
- Grandes Indústrias: O tráfego de caminhões e empilhadeiras em pátios industriais cria um alto risco de colisão em redes aéreas. A infraestrutura enterrada protege as linhas vitais da fábrica.
Componentes Principais do Sistema
Para construir uma rede subterrânea segura, aprovada pela concessionária e dentro das normas técnicas vigentes (como a NBR 14039), são utilizados componentes específicos que diferem muito dos materiais aplicados em redes expostas.
Destaque de Engenharia: Todos os materiais utilizados em um projeto de rede de distribuição, especialmente aqueles que serão enterrados, devem ter longa vida útil. Substituir uma tubulação colapsada em meio a um condomínio pronto custa muito mais caro do que o investimento inicial no material correto.
- Cabos Isolados (XLPE ou EPR): Para média tensão, utilizam-se cabos com isolação em polietileno reticulado (XLPE) ou borracha etileno-propileno (EPR). Eles possuem diversas camadas (blindagem de semicondutor, isolação, blindagem metálica e cobertura externa de PVC) para evitar fugas de corrente.
- Dutos Corrugados (PEAD) e Eletrodutos: Os cabos são lançados dentro desses tubos resistentes a esmagamento e corrosão. Dependendo da situação e das normas, eles podem precisar de envelopamento em concreto.

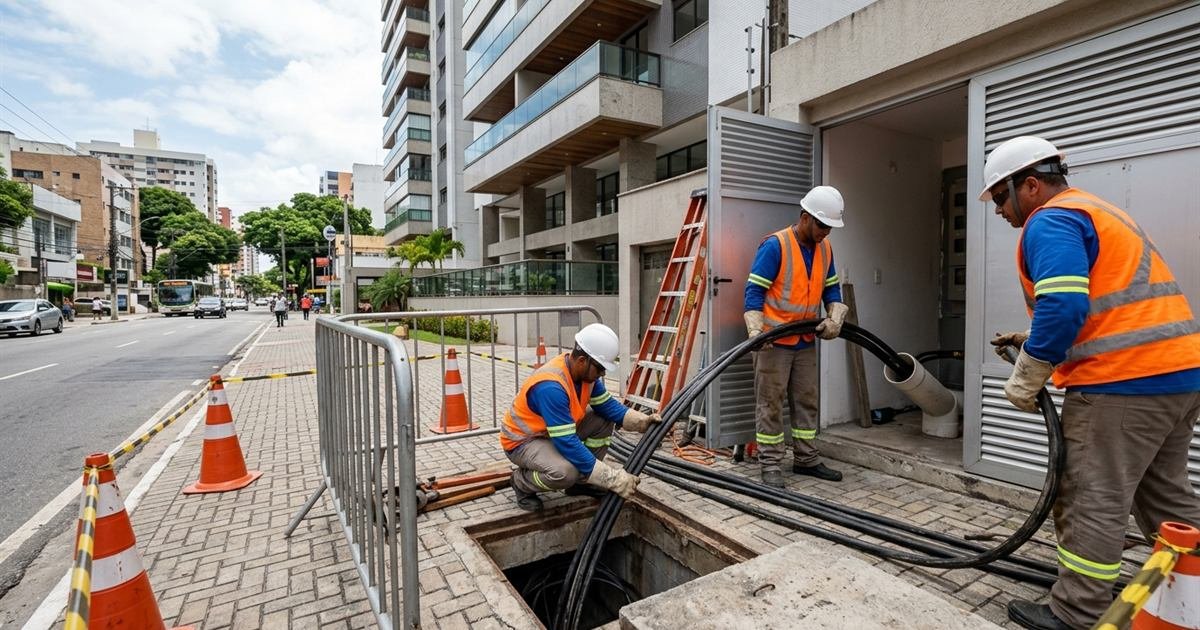

- Caixas de Passagem e Câmaras Subterrâneas: Pontos estrategicamente distribuídos ao longo da rede para facilitar o tracionamento (puxamento) dos cabos e permitir emendas e derivações. Elas precisam de drenagem no fundo (brita) para evitar acúmulo de água da chuva.
- Terminais e Muflas: Conectores especiais para transição da rede subterrânea para a rede aérea (no poste de entrada da Neoenergia, por exemplo) ou para a conexão na chave seccionadora interna.
- Fita de Aviso: Uma simples, mas vital, fita colorida de advertência ("Perigo - Rede de Alta Tensão") enterrada alguns centímetros acima dos dutos, para alertar e evitar acidentes durante futuras escavações no local.
Comparativo de Custos e Prazos
Entender a relação de custo-benefício é vital antes de protocolar um projeto. Abaixo, apresentamos um comparativo simples e ilustrativo.
| Característica | Rede Aérea | Rede Subterrânea |
|---|---|---|
| Custo Inicial de Implantação | Baixo (R$ X / metro) | Alto (3 a 5x o valor / metro) |
| Impacto Visual | Fios aparentes, postes expostos | Sem fios, estética limpa |
| Confiabilidade (Clima) | Baixa (suscetível a raios e quedas de galhos) | Alta (protegida de intempéries) |
| Manutenção Preventiva | Frequente (poda de árvores, reaperto) | Mínima (monitoramento das caixas) |
| Tempo de Reparo de Faltas | Rápido e direto (visual) | Lento e complexo (detectores, escavação) |
| Vida Útil Estimada | 20 - 30 anos | 40 - 50+ anos |
Normas Técnicas e Processo de Aprovação (Neoenergia)
A construção de uma rede de energia subterrânea, seja ela de Baixa Tensão (BT) ou Média Tensão (MT), não pode ser feita ao acaso. O projeto deve observar as normativas vigentes, especialmente a NBR 14039 (Instalações elétricas de média tensão) e a NBR 5410 (Baixa tensão), além das famosas NDUs e diretrizes de distribuição da concessionária local (Neoenergia em Pernambuco).
Elaboração do Projeto Elétrico
Nesta etapa, o engenheiro responsável da Exitogrid projeta o traçado da rede, os pontos de acesso (caixas de passagem), dimensiona a bitola dos cabos XLPE, e especifica as proteções mecânicas adequadas. O projeto acompanha as memórias de cálculo térmico e a ART (Anotação de Responsabilidade Técnica).
Protocolo e Análise da Concessionária
O projeto detalhado é enviado para a Neoenergia, que irá avaliar as interferências na rede existente e verificar se os materiais e soluções adotadas no projeto estão 100% aderentes às NDU vigentes. Contar com uma empresa com credenciamento Neoenergia acelera o andamento do processo.
Execução Física da Obra
É a etapa de abertura de valas, lançamento dos dutos corrugados, concretagem (quando exigida), alocação das caixas de inspeção e posterior tracionamento dos cabos de força. Toda interligação e emenda (muflas) deve ser executada por profissionais altamente qualificados para evitar pontos quentes e perdas.
Testes Finais e Ligação (Energização)
Após a conclusão da infraestrutura, a concessionária envia técnicos para vistoriar a obra. Estando em conformidade, é liberada a conexão na rede da distribuidora (energização). Caso necessário um aumento de potência associado a essa reestruturação, o processo de aumento de carga deverá ter sido conduzido em paralelo.
